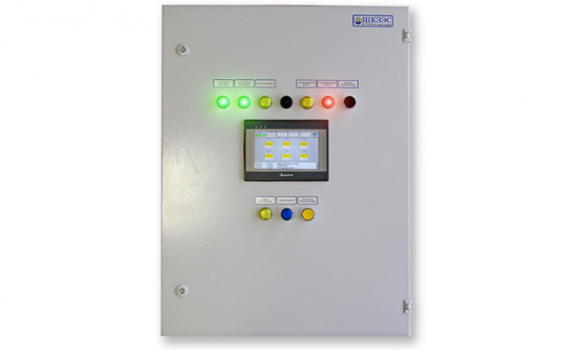

ЩКЗЭС щит контроля загазованности

Щит контроля загазованности ЩКЗЭС разработан и серийно изготавливается для использования в системах обеспечения промышленной безопасности на объектах различного назначения.

Щит осуществляет сбор информации от стационарных газоанализаторов, обработку принятой информации и управление световыми и звуковыми оповещателями, а также выдачу сигналов для управления технологическим оборудованием (включение вентиляции, управление светофорами, остановка налива нефтепродуктов и др.).

Щит размещают вне взрывоопасных зон, в местах постоянного либо периодического пребывания обслуживающего персонала, таких как операторные, диспетчерские и т.п. При размещении щита вне зоны постоянного пребывания персонала следует предусмотреть выносное табло оператора.

Щит содержит в своем составе:

• Шкаф головного контроллера

Шкаф головного контроллера состоит из:
– программируемый логический контроллер (ПЛК);
– графическую сенсорную панель сигнализации (ГСПС), на которую выводятся все события и информация по текущей загазованности (опциональное исполнение, возможно выносное исполнение);
– источник бесперебойного вторичного питания 24В постоянного тока;
– элементы индикации и управления;
– интерфейсные реле для управления оповещением и выдачи управляющих сигналов для технологического оборудования.

• Сетевой шкаф (поставляется опционально по требованию заказчика)

Серверный шкаф состоит из:
– Промышленный ЭВМ, встаиваемый в 19” стойку ;
– Устройство адаптивной защиты (по требованиям заказчика);
– Аппаратный терминал (по требованиям заказчика);
– OPC-server, устанавливаемый на промышленной ЭВМ.

Гарантийный срок щита – 18 месяцев со дня ввода оборудования в эксплуатацию, но не более 24 месяцев с момента его изготовления. Завод-изготовитель гарантирует соответствие ЩКЗЭС требованиям технических условий ЖСКФ.421413.001 ТУ при соблюдении потребителем условий эксплуатации, правил транспортирования и хранения.

Функциональные возможности

✔️ К щиту контроля загазованности возможно подключить газоанализаторы СГОЭС (модификации СГОЭС, СГОЭС-М, СГОЭС-М11, СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2) или ССС-903 (модификации ССС-903, ССС-903М19, ССС-903МТ) по интерфейсу RS-485 Modbus RTU, унифицированному аналоговому сигналу 4-20мА, дискретному сигналу:

• До 10-и шлейфов по интерфейсу RS-485. Количество устройств в шлейфе от 0 до 31. Суммарное количество устройств по всем шлейфам до 32 (опционально – до 128);
• До 32 аналоговых сигналов 4-20мА;
• До 64 дискретных входов (опциональное исполнение).

✔️ К выходным клеммам щита контроля загазованности возможно подключить 32 (опционально – до 72) шлейфа оповещения с напряжением питания 24В DC (звуковые сирены, сигнализаторы, табло «Загазованность», флэш-лампы и т.п.).

✔️ Щит может выдать 64 (опционально – до 128) сигнализирующих/ управляющих сигналов типа «сухой контакт» для извещения систем верхнего уровня, либо управления вспомогательными технологическими системами.

✔️ Электропитание щита осуществляется от основного источника 220 В, 50ГЦ.

✔️ В составе щита имеется источник бесперебойного электропитания, предназначенный для сохранения работоспособности системы при кратковременных отключениях основного электропитания.

✔️ Электропитание газоанализаторов и оповещателей осуществляется от внутреннего источника бесперебойного питания щита.

Области применения:

— непрерывный мониторинг воздуха рабочей зоны промышленных зданий и сооружений;
— производственные предприятия чья деятельность связана с изготовлением и хранением взрывоопасных и токсичных веществ;
— нефтяные и газовые месторождения;
— нефтяные танкеры, нефтяные платформы, корабли;
— НПЗ, нефтебазы, газовые магистрали и пр. объекты нефтегазовой инфраструктуры;
— индустриальные парки;
— на предприятиях ТЭК;
— химическая, энергетическая и др. отрасли промышленности.
