Контроль газов в аккумуляторных

Аккумулятор (АКБ) – это взрывоопасная вещь, т.к. при увеличении напряжения зарядки в конце цикла зарядки происходит активное газовыделение в банках АКБ, а именно, водород (H₂).

Вообще выделение водорода в свинцово-кислотных аккумуляторах это естественный процесс. Давайте подробно рассмотрим как это происходит.

Зарядка аккумулятора проходит в три этапа:

1) основной заряд - батарея принимает ток высокой мощности, а напряжение постепенно растет. Вся энергия поступает в пластины электродов и идёт на восстановление свинца.
2) дозаряд - напряжение достигло нужного уровня. Далее оно остается постоянным, а ток падает, пока батарея не зарядится до 100%.
3) уравнительный заряд - аккумулятор «закипает» и выделяет огромное количество энергии. Излишек тока будет уходить в воду и запустит её электролиз - вода начнет разлагаться на молекулы кислорода и водорода.

В крышках для долива воды в аккумулятор есть отверстия диаметром 2 мм - через них водород выходит их элемента. После зарядки водород ещё какое-то время выходит наружу и скапливается в пазухах крышек. Если не дождаться полного выветривания, газ может взорваться. К взрыву приводят искры, сильный нагрев, открытое пламя, а также короткое замыкание - из-за коррозии перемычек, оголённых проводов, трещин в пластиковой обшивке.

Соответственно в аккумуляторных и зарядный помещениях необходимо устанавливать стационарные газоанализаторы для непрерывного (круглосуточного) контроля довзрывоопасных концентраций (ДВК) водорода с термокаталитическим или электрохимическим принципом измерения. Датчики водорода с термокаталитическим сенсором дешевле и немного чувствительнее (быстрее реагирует на превышение газа), но у электрохимического сенсора больший эксплуатационный ресурс (до 5 лет против 2-3-х лет работы термокаталитического сенсора).

При проектировании, монтаже и эксплуатации, а также для расчёта количества датчиков водорода необходимо пользоваться следующими нормативными документами:

УДК 621.3.07.077 «Указания по проектированию зарядных станций тяговых и стартерных аккумуляторных батарей»;
ПУЭ «Правила устройства электроустановок»;
ПТЭЭП «Правила технической эксплуатации электроустановок потребителей»;
ТУ-ГАЗ-86 «Требования к установке датчиков сигнализаторов и газоанализаторов» (расчёт количества датчиков водорода производится по следующей формуле: 1 датчик на 100 м², но не менее одного датчика на контролируемое помещение).

Для решения базовых задач по охране труда в зарядных станциях необходимо использовать следующее газоаналитическое оборудование:

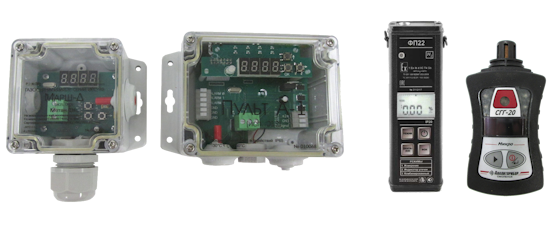

Стационарная система контроля концентрации газов серии ИГС-98 состоящая из пультов контроля (А-1 или А-4М или А-8М) и выносных датчиков контроля водорода Верба-Д (исполнение 009 или 010 или 014) в количестве от 1 до 8 шт.;
Стационарный газоанализатор Сигма-03 или Сигма-03М с выносными датчиками (от 1 до 16 шт.) откалиброванными на водород Сигма-03.ДВ или Сигма-03М.Д1 соответственно;
Стационарный газоанализатор ЭГС с выносными датчиками водорода в количестве от 1 до 16 шт.;
Переносной газоанализатор-течеискатель ФП-22 и сигнализатор СГГ-20Микро для периодического контроля водорода в помещениях зарядных и персонального оповещения сотрудников в случае достижения опасной концентрации газа.

Ещё одним крайне опасным газом который необходимо контролировать в помещениях зарядных станций является серная кислота (H₂SO₄), т.к. данное вещество является основным наполнителем свинцово-кислотных АКБ. Для этой задачи подойдет стационарный сигнализатор разлива серной кислоты САКС и газоанализатор контроля предельно-допустимой концентрации (ПДК) серной кислоты в воздухе рабочей зоны ГАНК-4С.

Количество и состав системы газового контроля определяется индивидуально для каждого Заказчика в зависимости от выполняемых аналитических задач и особенностей объекта.
