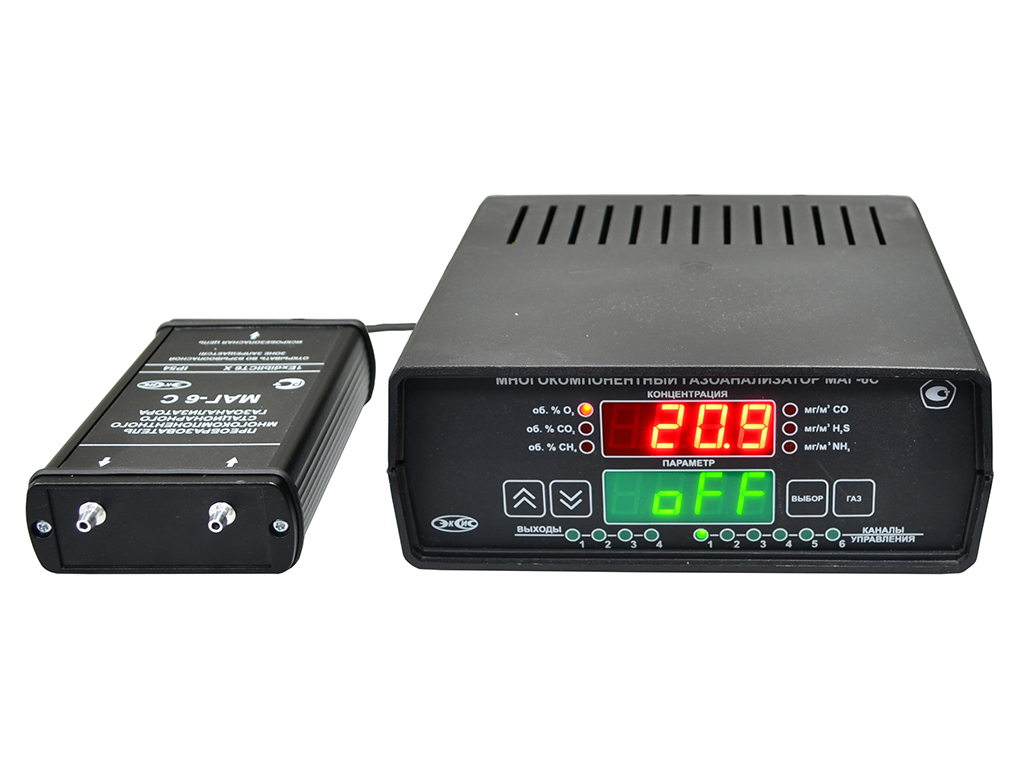

Производство газоанализатора соответствует техническим условиям ТУ 26.51.53-016-70203816-2021, а его тип утвержден и зарегистрирован под номером № 86393-22 в Федеральном информационном фонде по обеспечению единства измерений. Гарантийный срок эксплуатации газоанализатора составляет 12 месяцев со дня отгрузки Потребителю. Модели газоанализаторов МАГ-6 С-Х-В (в частности, модификации МАГ-6 С-1-В, МАГ-6 С-2-В, МАГ-6 С-4-В) классифицируются как взрывозащищенное оборудование группы II согласно ГОСТ 31610.0-2019 (IEC 60079-0:2017) и имеют маркировку взрывозащиты 1Ex ib IIC T6 Gb X. Они отвечают требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чём свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

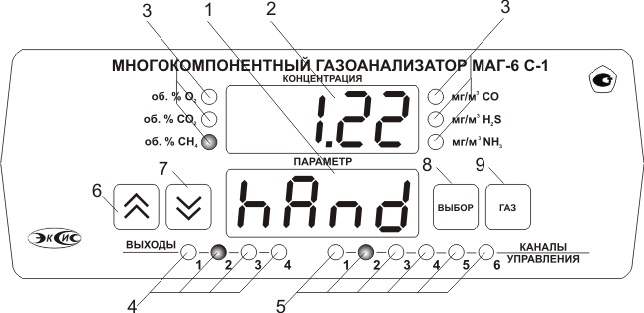

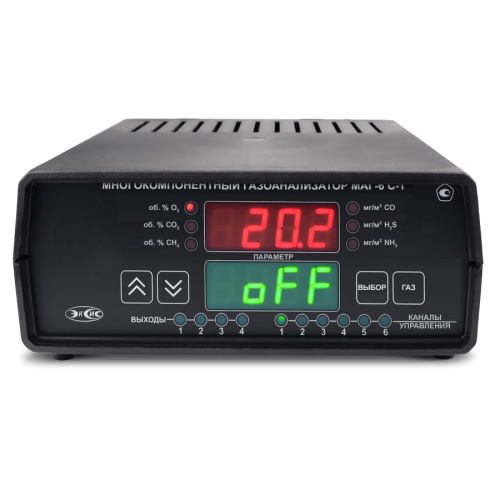

Вид лицевой панели прибора МАГ-6 С-1
1 – Индикатор «Параметр»; 2 – Индикатор «Концентрация»;
3 – Группа светодиодов «Концентрации газов»; 4 – Группа светодиодов «Выходы»;
5 – Группа светодиодов «Каналы управления»; 6 - 9 – Кнопки; 10 – Группа светодиодов «Канал».

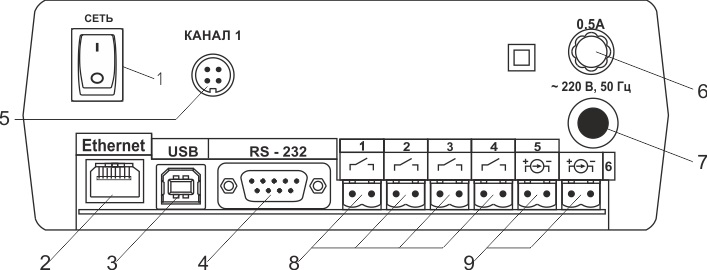

Задняя панель приборов МАГ-6 С-1 и МАГ-6 С-1 с Ethernet
1 – Кнопка «Сеть»; 2 – Разъем “RS-485”/ Разъем Ethernet; 3 – Разъем “USB“;
4 – Разъем “RS-232”; 5 – Разъемы для подключения преобразователя; 6 – Сетевой провод;
7 – Сетевой предохранитель*; 8 – Разъемы реле; 9 – Разъемы токового выхода.
В измерительном блоке предусмотрены четыре релейных выхода и два аналоговых токовых выхода для передачи данных. Пользователь имеет возможность конфигурировать токовые выходы для функционирования в общепринятых диапазонах: 0-5 мА, 0-20 мА и 4-20 мА. Функционирование каждого выхода определяется параметрами соответствующего управляющего канала. Каждый релейный или токовый выход напрямую соотносится с конкретным каналом управления (выходное устройство номер один управляется каналом управления номер один, и так далее). При этом, каждый канал управления может быть настроен на различные события или на отслеживание измеренных параметров любого канала измерения.
Первые четыре канала управления (с первого по четвертый) отвечают за реле, а каналы номер пять и шесть – за токовые выходы. Работа управляющего канала может быть запрограммирована в одном из нескольких режимов: отключено, логическая сигнализация, стабилизация с гистерезисом (доступно только для реле) или линейный выход (только для токовых выходов). При активации логики стабилизации с гистерезисом (исключительно для реле), устройство способно поддерживать заданное значение параметра на фиксированном уровне, либо изменять его в соответствии с предварительно заданной временной программой.
Измерительный модуль способен взаимодействовать с ПК или прочими управляющими устройствами посредством RS-232, USB, RS-485 или Ethernet. Допускается одновременное использование всех указанных интерфейсов для связи и функционирования модуля. Скорость передачи данных по протоколам RS-232 и RS-485 конфигурируется пользователем в диапазоне от 1200 до 115200 бит/с. Интерфейс USB соответствует стандарту 2.0 и обеспечивает обмен данными на скорости Full-Speed. Интерфейс Ethernet соответствует стандарту 100BASE-TX. При подключении к компьютеру устройство распознается как HID-совместимое, что исключает необходимость установки дополнительных драйверов. Питание устройства от USB-шины не осуществляется.

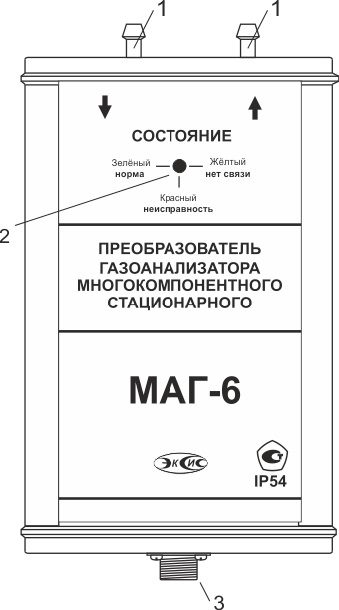

На картинке выше представлены преобразователи МАГ-6 : слева — с побудителем расхода, а справа — диффузионный.
Для выявления концентрации аммиака, сероводорода, кислорода и монооксида углерода применяются электрохимические датчики, которые переводят величину парциального давления газов в электрический ток. Доля метана и углекислого газа определяется с помощью оптических ИК-сенсоров, функционирующих на основе измерения степени поглощения электромагнитного излучения определенной длины волны, характерной для конкретного газа.
Электропитание преобразователя обеспечивается от измерительного блока постоянным напряжением в диапазоне 5-12 В, зависящим от модификации устройства. Взаимодействие с измерительным блоком происходит посредством цифрового интерфейса RS-485, с пропускной способностью 9600 бит в секунду. Частота опроса преобразователя составляет приблизительно одну секунду.
Искробезопасный барьер разработан для гарантии искробезопасности цепей питания первичных преобразователей. Он представляет собой законченное устройство, соответствующее стандарту ГОСТ 31610.11-2014 (IEC 60079-11:2011), с искробезопасными цепями уровня "ib". Маркировка барьера: "[Ex ib Gb] IIC".Конструкция барьера искрозащиты является неремонтопригодной. Любое вмешательство, такое как ремонт или замена внутренних компонентов, полностью исключено. В случае аварийной ситуации и при появлении взрывоопасного напряжения на входе, барьер обеспечивает ограничение тока и напряжения на выходе. Альтернативно, он может перегореть встроенным предохранителем, отключая защищаемую цепь от небезопасного напряжения.
ВНИМАНИЕ! Размещение барьера искрозащиты, как и измерительного блока, должно осуществляться за пределами взрывоопасных зон.
Анализаторы газов линейки МАГ-6-С-1 востребованы в различных секторах, включая индустрию, энергетику, химическое производство, жилищно-коммунальное хозяйство и другие области.
МАГ-6-С-1– это не просто устройство для измерения концентрации газов; это надежный инструмент для постоянного контроля атмосферы. Специализированный функционал разработан с учетом потребностей профессионалов, ставящих безопасность на первое место.
Приобретите МАГ-6-С-1 в ООО "ГазПриборы" и обеспечьте себе гарантированную защиту и комфортные условия труда!
| Наименование параметра | Значение |
|
Производительность внутреннего побудителя расхода. |
От 0,1 до 0,5 дм3/мин |
| Рекомендуемый расход анализируемого газа. | От 0,1 до 0,5 дм3/мин |
| Время прогрева газоанализатора. | 5 мин, не более |
|
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности. |
±,5 |
| Пределы допускаемого изменения выходного сигнала стационарного газоанализатора в течение 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Напряжение питания: | (220±10%) В,(50±1) Гц |
| Потребляемая прибором мощность. | 15 Вт, не более |
| Интерфейс связи с компьютером. |
RS-232, USB 2.0, RS-485 или Ethernet 100BASE-TX |
| Длина линии связи RS-485. | 1000 м, не более |
| Нагрузочная способность реле | 7А при 220В |
|
Токовый выход: Диапазон изменения выходного тока. Дискретность изменения выходного тока. Максимальное сопротивление нагрузки. |
4…20; 0…5; 0...20 мА 19.5; 4.9; 19.5 мкА 300; 1000; 300 Ом |
| Масса измерительного блока | 1000 г. |
|
Габаритные размеры измерительного блока с учетом присоединенных разъемов |
178х180х75 мм. |
| Габаритные размеры измерительного преобразователя | 130х90х35 мм. |
| Масса измерительного преобразователя | 400 г. |
|
Напряжение питания барьера |
9-12 В. |
| Максимальное напряжение искроопасной цепи |
≤ ~250 (50 Гц) (Um),В |
| Максимальное выходное напряжение барьера | 5 В. (U0) |
| Максимальный выходной ток барьера | ≤ 500 (I0), мА. |
| Максимальная выходная мощность барьера | ≤ 2,5 (P0), Вт. |
| Максимальная внешняя емкость | ≤ 0,8 (С0), мкФ. |
| Максимальная внешняя индуктивность | ≤ 1,0 (L0), мГн. |
| Электрическая прочность гальванической развязки | 1,5 кВ. |
| Масса искрозащитного барьера | 200 г. |
| Габаритные размеры барьера | 90x65x22 мм. |
| Гарантийный срок эксплуатации | 12 мес. |
| Средний срок службы, лет, не менее | 5 |
|
Средняя наработка на отказ, ч (без учета срока службы сенсоров) |
15000 |
| Температура воздуха | от минус 20 до плюс 40 ˚С |
| Относительная влажность | от 10 до 95 % (без конденсации влаги) |
| Атмосферное давление | от 84 до 106,7 кПа |
| Определяемый компонент |
Пределы допускаемых дополнительных погрешностей газоанализатора от изменения: |
||
| температуры на каждые 10 ˚С | давления на каждые 3,3 кПа | относительной влажности в диапазоне рабочих условий эксплуатации | |
| Кислород | ±1,6 | ±0,2 | ±3,0 |
| Оксид углерода | ±0,5 | - | ±0,5 |
| Диоксид углерода | ±0,7 | ±0,2 | ±0,5 |
| Метан | ±0,5 | ±0,2 | ±1,0 |
| Аммиак | ±0,5 | - | ±0,5 |
| Сероводород | ±0,5 | - | ±0,5 |
| Диоксид серы | ±0,5 | - | ±0,5 |
| Диоксид азота | ±0,5 | - | ±0,5 |
|
Примечание - относительно условий, при которых проводилось определение основной погрешности. |
|||
|
Определяемый компонент (измерительный канал) |
Диапазон измерений | Пределы допускаемой основной погрешности газоанализатора |
Номинальное время установления показаний Т0,9ном, с |
| Кислород |
От 0,0 до 21,0 % (об.д.) От 0,0 до 30,0 % (об.д.) От 0,0 до 100,0 % (об.д.) |
± 0,2 % (об.д.) ± 0,4 % (об.д.) ± 1,0 % (об.д.) |
30 |
| Оксид углерода |
От 0 до 20 мг/м3 Св. 20 до 500 мг/м3 |
± 4 мг/м3 ± 20 % отн. |
30 |
| Диоксид углерода |
От 0,0 до 1,0 % (об.д.) От 0,0 до 10,0 % (об.д.) От 0,0 до 100% (об.д.) |
± (0,02+ 0,05 · Cх) % (об.д.) ± (0,1+ 0,05 · Cх) % (об.д.) ± (2,5+ 0,1 · Cх) % (об.д.) |
40 |
| Метан |
От 0,0 до 2,0 % (об.д.) Св. 2,0 до 5,0 % (об.д.) |
± 0,2 % (об.д.) ± 10 % отн. |
30 |
| Аммиак |
От 0 до 20 мг/м3 Св. 20 до 70 мг/м3 |
± 4 мг/м3 ± 20 % отн. |
180 |
| Сероводород |
От 0 до 10 мг/м3 Св. 10 до 140 мг/м3 |
± 2 мг/м3 ± 20 % отн. |
60 |
| Диоксид серы |
От 0 до 10 мг/м3 Св.10 до 50 мг/м3 |
± 2,5 мг/м3 ± 25 % отн. |
60 |
| Диоксид азота |
От 0 до 2 мг/м3 Св. 2 до 35 мг/м3 |
± 0,5 мг/м3 ± 25 % отн. |
60 |
| Примечание: Cх – измеренное значение определяемого компонента, объемная доля %. | |||
| Наименование изделия или документа | Обозначение документа | Количество, шт. |
|

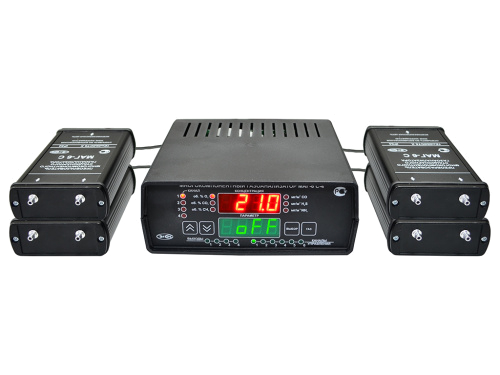

Газоанализатор МАГ-6 С- возможны следующие варианты исполнения: МАГ-6 С-1, МАГ-6 С-2, МАГ-6 С-4 |
ТФАП.468166.003-02 | 1 |
| Руководство по эксплуатации и паспорт** | ТФАП.468166.003-02 РЭ | 1 |
| Свидетельство о поверке (по запросу) № | 1 | |
| Измерительный преобразователь к МАГ-6 | до 4 | |
| Барьер искрозащиты БИ-2П* | до 4 | |
| Кабель для подключения измерительного преобразователя к прибору | до 4 | |
| Кабель подключения барьера искрозащиты к прибору* | до 4 | |
|
Кабель подключения барьера искрозащиты к измерительному преобразователю* |
до 4 | |
| Кабель для подключения к компьютеру* | 1 | |
| Кабель USB* | 1 | |
| Диск с программным обеспечением * | 1 | |
|
*Примечание – Позиции, отмеченные знаком «*» поставляются по специальному заказу и в зависимости от варианта исполнения. **Руководство по эксплуатации и паспорт содержит методику поверки. |
||
