Характеристики:
Назначение
Контроль в воздухе рабочей зоны / Технологический контроль
Тип прибора
Стационарный
Канальность
Одноканальный / Двухканальный
Способ пробоотбора
Диффузионный (Конвекционный) / Принудительный
Взрывозащита
Нет
Индикация
Линейная (светодиодная) / Цифровая
Выходные сигналы
Реле / Цифровой / Аналоговый / Выход на ПК / Световая сигнализация / Звуковая сигнализация
Контроллируемые газы
Аммиак (NH3) / Диоксид азота (NO2) / Диоксид серы (SO2) / Кислород (O2) / Метан (CH4) / Оксид углерода (CO) / Сероводород (H2S) / Диоксид углерода (CO2)Показать все
Области применения
.jpg)
В корзину
Купить в 1 клик
Нашли дешевле
Срок отгрузки до 25-35 рабочих дней
Соответствие ГОСТ и ТУ
Гарантия завода изготовителя
Доставка в любой регион РФ и ЕАЭС
Принимаем на сайте заказы круглосуточно
Другие варианты товара
Наименование
Стоимость
Наличие
В корзину
МАГ-6-Щ-1-2Р 220В щитовой стационарный газоанализатор (1 канал измерения, USB, RS-485, 2 реле, пит. 220В), с поверкой
21 750 ₽ / шт
с НДС (22%)
МАГ-6-Щ-1-1Р-1А 220В щитовой стационарный газоанализатор (1 канал измерения, USB, RS-485, 1 реле, 1 ток. выход, пит. 220В), с поверкой
22 500 ₽ / шт
с НДС (22%)
МАГ-6-Щ-1-1Р-1А 24В щитовой стационарный газоанализатор (1 канал измерения, USB, RS-485, 1 реле, 1 ток. выход, пит. 24В), с поверкой
23 100 ₽ / шт
с НДС (22%)
МАГ-6-Щ-1-2А 220В щитовой стационарный газоанализатор (1 канал измерения, USB, RS-485, 2 ток. выхода, пит. 220В), с поверкой
22 800 ₽ / шт
с НДС (22%)
МАГ-6-Щ-1-2А 24В щитовой стационарный газоанализатор (1 канал измерения, USB, RS-485, 2 ток. выхода, пит. 24В), с поверкой
23 400 ₽ / шт
с НДС (22%)
МАГ-6-Щ-1-2Р 24В щитовой стационарный газоанализатор (1 канал измерения, USB, RS-485, 2 реле, пит. 24В), с поверкой
27 267 ₽ / шт
с НДС (22%)
МАГ-6-Щ-2-1Р-1А 220В щитовой стационарный газоанализатор (2 канал измерения, USB, RS-485, 1 реле, 1 ток. выход, пит. 220В), с поверкой
23 400 ₽ / шт
с НДС (22%)
МАГ-6-Щ-2-1Р-1А 24В щитовой стационарный газоанализатор (2 канал измерения, USB, RS-485, 1 реле, 1 ток. выход, пит. 24В), с поверкой
24 000 ₽ / шт
с НДС (22%)
МАГ-6-Щ-2-2А 220В щитовой стационарный газоанализатор (2 канал измерения, USB, RS-485, 2 ток. выхода, пит. 220В), с поверкой
23 700 ₽ / шт
с НДС (22%)
МАГ-6-Щ-2-2А 24В щитовой стационарный газоанализатор (2 канал измерения, USB, RS-485, 2 ток. выхода, пит. 24В), с поверкой
24 300 ₽ / шт
с НДС (22%)
Показать ещёПоказать все предложения
Описание товара
МАГ-6-Щ-Х щитовой одно-/двухканальный газоанализатор (исполнения МАГ-6 Щ-1, МАГ-6 Щ-2) разработан для определения объемной доли кислорода (O2), углекислого газа (CO2), метана (CH4), а также массовой концентрации монооксида углерода (СО), аммиака (NH3), сероводорода (H2S), диоксида азота (NO2) и диоксида серы (SO2) в воздухе рабочей зоны, а также в газовом потоке (технологическом процессе). Прибор позволяет измерять любые два компонента (1 газ = 1 датчик) из предложенного списка (восемь веществ).
Гарантийный срок эксплуатации газоанализатора составляет 12 месяцев со дня отгрузки Потребителю. Завод-изготовитель гарантирует соответствие газоанализатора требованиям ТУ 26.51.53-016-70203816-2021 при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чём свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).
Важно! Газоанализатор поверяется только в комплекте с первичными измерительными преобразователями (датчиками) ИПМ-01, ИПМ-02.
— Устройство может функционировать от источников питания 12 и 24 В.
— Функция различения измеряемых параметров.
— Применимость для замеров как в статичных, так и в динамичных газовых потоках.
— Коммуникация с ПК через порты USB и RS-485.
— Сохранение данных измерений и ведение архива статистики (до 8000 записей).
— Наличие двух встроенных реле для контроля внешнего оборудования.
— Звуковая и световая сигнализация
— Поддержка объединения нескольких устройств в единую измерительную сеть.
— Конструкция для монтажа в щит.
— Защита от влияния окружающей среды IP-54.
Газоанализаторы серии МАГ-6-Щ-Х находят применение в разнообразных сферах в промышленности, энергетике, химической отрасли, ЖКХ и других сферах деятельности.
МАГ-6-Щ-Х – это больше, чем прибор для анализа газов; это ваш верный помощник в непрерывном мониторинге воздушной среды. Оптимальный набор функций разработанный специально для специалистов, для которых безопасность в приоритете.
Закажите МАГ-6-Щ-Х в компании ООО "ГазПриборы" и получите надёжную защиту и комфорт на рабочем месте.
Гарантийный срок эксплуатации газоанализатора составляет 12 месяцев со дня отгрузки Потребителю. Завод-изготовитель гарантирует соответствие газоанализатора требованиям ТУ 26.51.53-016-70203816-2021 при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чём свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).
Важно! Газоанализатор поверяется только в комплекте с первичными измерительными преобразователями (датчиками) ИПМ-01, ИПМ-02.
Устройство и принцип работы

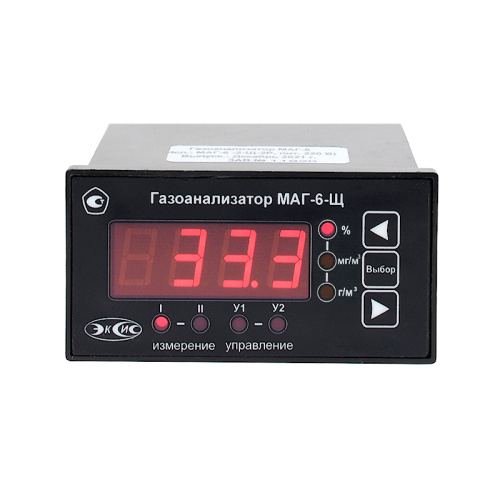

Блок измерения выполнен в щитовом исполнении и заключен в пластиковый корпус. На передней панели устройства размещены органы управления и средства визуализации информации. Задняя панель содержит разъемы для подключения датчиков, клеммы реле и/или выходов по току, порты интерфейсов RS-485 и USB, а также клеммы для подачи питания.
2.jpeg "МАГ-6-Щ-Х-В щитовой многоканальный газоанализатор")
1, 2, 3 - кнопки управления 4 - Светодиоды измерительных каналов “I” и “II” 5 - Светодиоды “У1” и “У2” 6 - Светодиоды «Единицы концентрации» 7 - Светодиодный индикатор
Светодиодный индикатор служит для отображения концентрации детектируемого газа, а также вывода символов, обозначающих режимы работы прибора.
На задней панели газоанализатора располагаются следующие элементы:
3.jpeg "МАГ-6 Щ-2 (2А)")
1)Вариант МАГ-6 Щ-2 (2А) с USB 220В

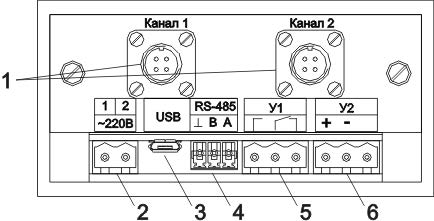

4.jpeg "МАГ-6 Щ-2 (1Р-1А)")
2)Вариант МАГ-6 Щ-2 (1Р-1А) с USB 220В

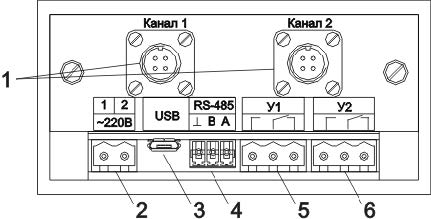

5.jpeg "МАГ-6 Щ-2 (2Р)")
3)Вариант МАГ-6 Щ-2 (2Р) с USB 220В
1 - Разъемы для подключения первичных преобразователей 2 - Разъем для подключения питания прибора* 3 - Разъем для подключения USB кабеля 4 - Разъем для подключения к сети RS-485 5, 6 - Разъемы для подключения исполнительных устройств
Первичный преобразователь

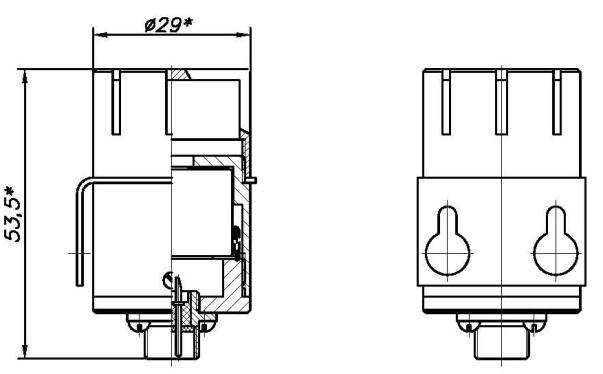

.jpeg "Первичный преобразователь диффузионного типа для МАГ- 6 Щ")

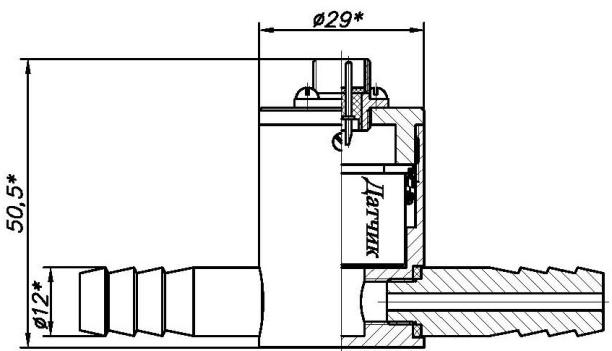

.jpeg "Первичный преобразователь проточного типа для МАГ- 6 Щ")

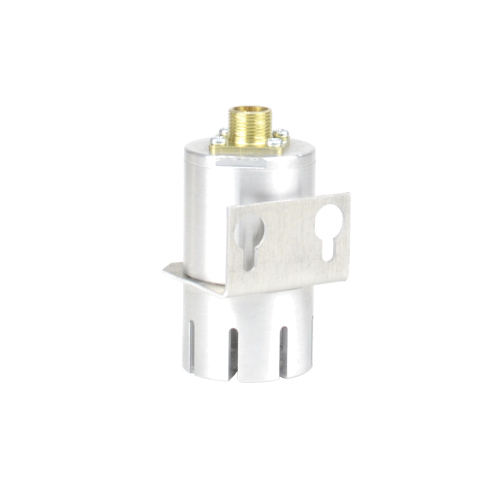

Общий вид диффузионного и проточного преобразователя
ИПМ-01 – диффузионный на один газ
ИПМ-02 – проточный на один газ
Принцип работы измерительного преобразователя:Для обнаружения аммиака, сероводорода, кислорода, монооксида углерода, монооксида азота и диоксида серы применяются электрохимические датчики, которые конвертируют парциальное давление газов в электрический ток. Для измерения концентрации метана и диоксида углерода задействованы оптические ИК-сенсоры, функционирующие на принципе определения степени поглощения электромагнитного излучения с длиной волны, характерной для целевого вещества.
Преобразователь получает питание от измерительного модуля постоянным напряжением 5 В. Взаимодействие с измерительным блоком обеспечивается посредством аналогового интерфейса или цифрового протокола RS-485 с пропускной способностью 9600 бит в секунду. Частота запроса данных с преобразователя составляет приблизительно одну секунду.
Особенности:
— Устройство может функционировать от источников питания 12 и 24 В.
— Функция различения измеряемых параметров.
— Применимость для замеров как в статичных, так и в динамичных газовых потоках.
— Коммуникация с ПК через порты USB и RS-485.
— Сохранение данных измерений и ведение архива статистики (до 8000 записей).
— Наличие двух встроенных реле для контроля внешнего оборудования.
— Звуковая и световая сигнализация
— Поддержка объединения нескольких устройств в единую измерительную сеть.
— Конструкция для монтажа в щит.
— Защита от влияния окружающей среды IP-54.
Область применения:
Газоанализаторы серии МАГ-6-Щ-Х находят применение в разнообразных сферах в промышленности, энергетике, химической отрасли, ЖКХ и других сферах деятельности.
МАГ-6-Щ-Х – это больше, чем прибор для анализа газов; это ваш верный помощник в непрерывном мониторинге воздушной среды. Оптимальный набор функций разработанный специально для специалистов, для которых безопасность в приоритете.
Закажите МАГ-6-Щ-Х в компании ООО "ГазПриборы" и получите надёжную защиту и комфорт на рабочем месте.
Технические характеристики
| Наименование параметра | Значение |
| Рекомендуемый расход анализируемого газа. | От 0,1 до 0,5 дм3/мин |
| Время прогрева газоанализатора. | 5 мин, не более |
|
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной абсолютной погрешности. |
±0,5 |
| Количество точек автоматической статистики. | до 8000 |
| Напряжение питания: | (220±10%) В, переменный, частотой (50±1) Гц или от 12 до 24 В, постоянный |
| Потребляемая прибором мощность. | 6 Вт, не более |
| Интерфейс связи с компьютером. | USB, RS-485 |
| Длина линии связи RS-485. | 1000 м, не более |
| Нагрузочная способность реле | 7А при 220В |
| Сопротивление нагрузки токового выхода при питании 220 В | 125 Ом |
| Масса измерительного блока | 500 г. |
|
Габаритные размеры измерительного блока с учетом присоединенных разъемов |
100х50х115 мм. |
| Масса первичного преобразователя | 400 г. |
| Габаритные размеры первичных преобразователей | 130х90х35 мм. |
| Гарантийный срок эксплуатации | 12 мес. |
| Средний срок службы, лет, не менее | 5 |
|
Средняя наработка на отказ, ч (без учета срока службы сенсоров) |
15000 |
| Температура воздуха | от минус 20 до плюс 40 ˚С |
| Относительная влажность | от 10 до 95 % (без конденсации влаги) |
| Атмосферное давление |
от 84 до 106,7 кПа |
Величины допустимых добавочных погрешностей газоанализатора, возникающих при изменении температуры на каждые 10 ˚С, давления на каждые 3,3 кПа и относительной влажности окружающей и анализируемой среды, относительно условий, при которых вычислялась основная погрешность, выраженные в долях от пределов основной допустимой погрешности
| Определяемый компонент |
Пределы допускаемых дополнительных погрешностей газоанализатора от изменения: |
||
| температуры на каждые 10 ˚С | давления на каждые 3,3 кПа | относительной влажности в диапазоне рабочих условий эксплуатации | |
| Кислород | ±1,6 | ±0,2 | ±3,0 |
| Оксид углерода | ±0,5 | - | ±0,5 |
| Диоксид углерода | ±0,7 | ±0,2 | ±0,5 |
| Метан | ±0,5 | ±0,2 | ±1,0 |
| Аммиак | ±0,5 | - | ±0,5 |
| Сероводород | ±0,5 | - | ±0,5 |
| Диоксид серы | ±0,5 | - | ±0,5 |
| Диоксид азота | ±0,5 | - | ±0,5 |
|
Примечание - относительно условий, при которых проводилось определение основной погрешности. |
|||
Диапазоны измерений, пределы допускаемой основной погрешности газоанализатора и номинальное время установления показаний
|
Определяемый компонент (измерительный канал) |
Диапазон измерений | Пределы допускаемой основной погрешности газоанализатора |
Номинальное время установления показаний Т0,9ном, с |
| Кислород |
От 0,0 до 21,0 % (об.д.) От 0,0 до 30,0 % (об.д.) От 0,0 до 100,0 % (об.д.) |
± 0,2 % (об.д.) ± 0,4 % (об.д.) ± 1,0 % (об.д.) |
30 |
| Оксид углерода |
От 0 до 20 мг/м3 Св. 20 до 500 мг/м3 |
± 4 мг/м3 ± 20 % отн. |
30 |
| Диоксид углерода |
От 0,0 до 1,0 % (об.д.) От 0,0 до 10,0 % (об.д.) От 0,0 до 100% (об.д.) |
± (0,02+ 0,05 · Cх) % (об.д.) ± (0,1+ 0,05 · Cх) % (об.д.) ± (2,5+ 0,1 · Cх) % (об.д.) |
40 |
| Метан |
От 0,0 до 2,0 % (об.д.) Св. 2,0 до 5,0 % (об.д.) |
± 0,2 % (об.д.) ± 10 % отн. |
30 |
| Аммиак |
От 0 до 20 мг/м3 Св. 20 до 70 мг/м3 |
± 4 мг/м3 ± 20 % отн. |
180 |
| Сероводород |
От 0 до 10 мг/м3 Св. 10 до 140 мг/м3 |
± 2 мг/м3 ± 20 % отн. |
60 |
| Диоксид серы |
От 0 до 10 мг/м3 Св.10 до 50 мг/м3 |
± 2,5 мг/м3 ± 25 % отн. |
60 |
| Диоксид азота |
От 0 до 2 мг/м3 Св. 2 до 35 мг/м3 |
± 0,5 мг/м3 ± 25 % отн. |
60 |
| Примечание: Cх – измеренное значение определяемого компонента, объемная доля %. | |||
Комплект поставки
|
Наименование комплектующих изделий, программного обеспечения, документации |
Кол-во, шт | |
| 1(1) | Измерительный блок МАГ-6 Щ-Х(В) | 1 шт. |
| 1.1 | МАГ-6 Щ-1-2Р | |
| 1.2 | МАГ-6 Щ-1-1Р-1А | |
| 1.3 | МАГ-6 Щ-1-2А | |
| 1.4 | МАГ-6 Щ-2-2Р | |
| 1.5 | МАГ-6 Щ-2-1Р-1А | |
| 1.6 | МАГ-6 Щ-2-2А | |
| 2(1) |
Первичные преобразователи - возможны следующие варианты исполнения: |
до 2 |
| 2.1 | ИПМ-01 на один газ | |
| 2.2 | ИПМ-02 на один газ | |
| 3(2) | Кабель подключения преобразователя к измерительному блоку, 2м | до 2 |
| 4 (1,3) | Кабель для подключения к компьютеру | 1 шт. |
| 5 | Свидетельство о поверке | 1 экз. |
| 6(4) | Руководство по эксплуатации и паспорт | 1 экз. |
|
(1)– вариант определяется при заказе; (2)– длина кабеля может быть изменена по заказу от 1 до 10 м (3)– позиции поставляются по специальному заказу. (4)– руководство по эксплуатации и паспорт содержит методику поверки. |
||
