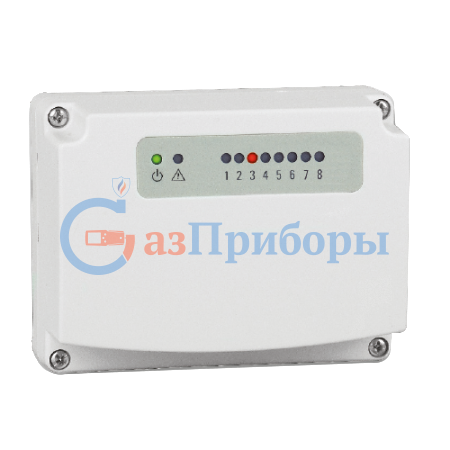

ACIM01 (Seitron) интерфейсный объединяющий модуль входов (8-ми канальный)

ACIM01 (Seitron) интерфейсный объединяющий модуль входов (8-ми канальный)

Отзывов: 0

Добавить отзыв

Артикул: 1041

Характеристики:

Назначение

Сбор данных с измерительных приборов

Тип прибора

Стационарный

Канальность

Многоканальный

Взрывозащита

Нет

Индикация

Светодиодная

Области применения

от 20 120 ₽ / шт с НДС (22%)

В корзину

Купить в 1 клик

Нашли дешевле

Под заказ

Соответствие ГОСТ и ТУ

Гарантия завода изготовителя

Доставка в любой регион РФ и ЕАЭС

Принимаем на сайте заказы круглосуточно

Описание товара

Интерфейсный модуль ACIM01 разработан и серийно изготавливается для опроса, обработки и отображения измерительной информации принятой от сигнализаторов загазованности оснащенных дискретными выходами ("сухие" контакты) или выходами с напряжением от 6..18Vdc. Модуль ACIM01 оснащен 8-ю входами, каждый из которых может быть запрограммирован как вход с напряжением, так и вход без напряжения ("сухие" контакты).
Могут подключатся в количестве до 32-х штук к контроллеру RYB01M по протоколу ModBUS (через последовательный порт RS-485) и в совокупности представлять объединенную систему в 256 датчиков загазованности.

Могут работать как совместно с измерительными приборами (с расширенной линейкой контролируемых газов) других производителей, так и с фирменными универсальными сенсорами серии SYGN (Seitron).

Конструктивно контроллер выполнен в моноблочном пластмассовом корпусе со степенью защиты от влаги и пыли IP20 и с креплением на DIN-рейку. Прибор оснащен светодиодами, отображающими состояние по каждому из 8-ми каналов, а так же данные о работе прибора.

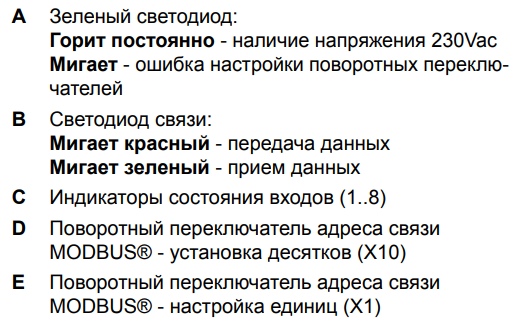

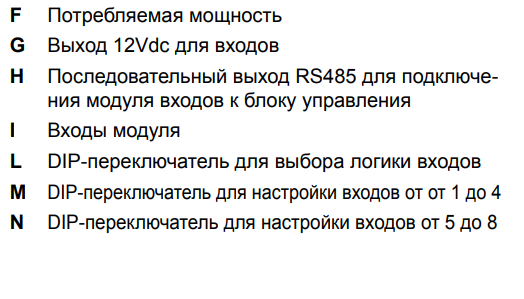

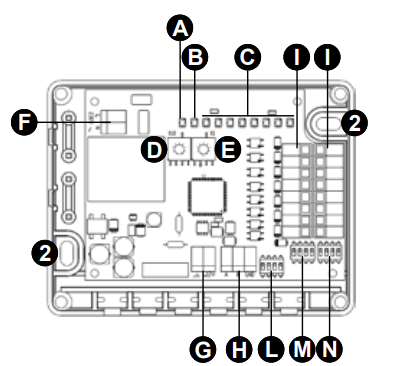

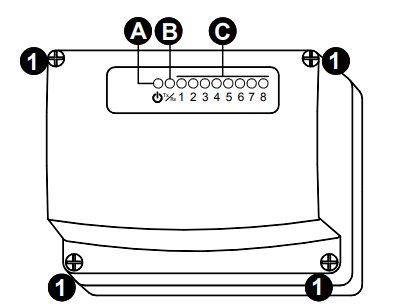

Конструкция интерфейсного модуля Seitron

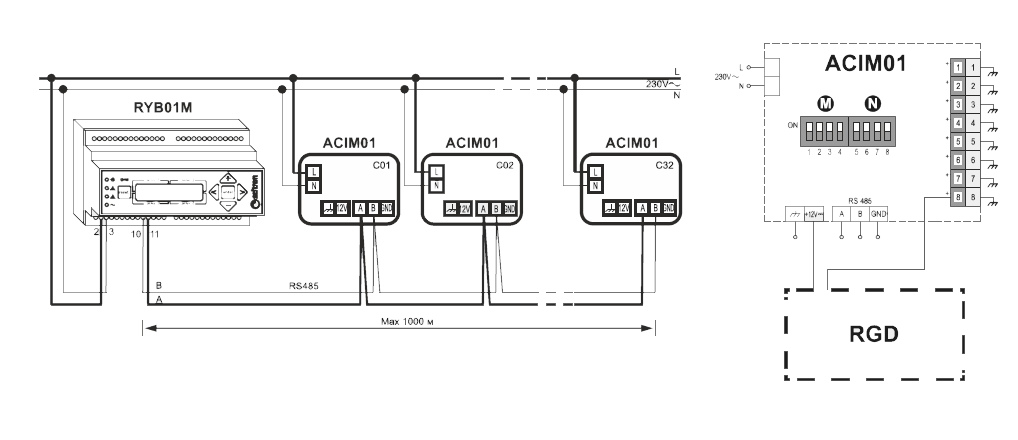

Схема подсоединения:

Модификации подключаемый выносных сенсоров и модулей, а так же их технические характеристики

Модификация сенсора загазованности	Технические характеристики
Универсальный сенсор SYMN0х000ySE (через ACIM01)	Контролируемый газ: метан Принцип измерения: термокаталитический Диапазон измерений: 0-50% НКПР Кол-во каналов: одноканальный Материал корпуса: ABS-пластик Взрывозащита: отсутствует Индикация: светодиодная Выходные сигналы: цифровой RS-485 и токовый 4-20мА, а также встроенный блок реле и звуковая сигнализация Напряжение питания: 12..24Vdc ±10% Степень пылевлагозащиты: IP54 Рабочая температура: -10°С..40°С Габаритные размеры: 98х98х54мм Срок службы прибора: более 10 лет
Универсальный сенсор SYGN0х000ySE (через ACIM01)	Контролируемый газ: сжиженный газ (пропан-бутан) Принцип измерения: термокаталитический Диапазон измерений: 0-50% НКПР Кол-во каналов: одноканальный Материал корпуса: ABS-пластик Взрывозащита: отсутствует Индикация: светодиодная Выходные сигналы: цифровой RS-485 и токовый 4-20мА, а также встроенный блок реле и звуковая сигнализация Напряжение питания: 12..24Vdc ±10% Степень пылевлагозащиты: IP54 Рабочая температура: -10°С..40°С Габаритные размеры: 98х98х54мм Срок службы прибора: более 10 лет
Универсальный сенсор SYCN0х000ySE (через ACIM01)	Контролируемый газ: угарный газ Принцип измерения: электрохимический Диапазон измерений: 0..500 ppm Кол-во каналов: одноканальный Материал корпуса: ABS-пластик Взрывозащита: отсутствует Индикация: светодиодная Выходные сигналы: цифровой RS-485 и токовый 4-20мА, а также встроенный блок реле и звуковая сигнализация Напряжение питания: 12..24Vdc ±10% Степень пылевлагозащиты: IP54 Рабочая температура: -10°С..40°С Габаритные размеры: 98х98х54мм Срок службы прибора: более 10 лет

Гарантийный срок службы контроллеров Sentron составляет 24 месяца с момента продажи. Завод-изготовитель гарантирует соответствие прибора требованиям технических условий ТУ при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

Достоинства контроллера:

— возможность контроля при объединении (с помощью 32-х модулей ACIM01) до 256-ти сигнализаторов загазованности с дискретным выходом;
— работа с фирменными универсальными сенсорами серии SYGN (Seitron);
— работа с сигнализаторами и датчиками других производителей оснащенных дискретными выходами;
— отображение состояние по каждому из 8-ми каналов;
— входы для подключения сигналов с напряжением, так и без напряжения ("сухие" контакты);
— степень защиты от пыли и влаги IP20 и температурный режим работы от +5 до + 55°C;
— удобство монтажа пульта контроля в шкаф автоматики за счет наличия DIN-рейки.

Области применения:

— объединение сигнализаторов и датчиков с дискретными выходами в единую систему.

Технические характеристики

Характеристики	Значения
Напряжение питания	230Vac
Потребляемый ток (при подключении ко всем входам)	до 138 мА
Количество подключаемых устройств	до 8
Входы:	- дискретные ("сухие" контакты) - 6..18Vdc
Выходные сигналы	по протоколу ModBUS (через последовательный порт RS-485)
Индикация	- светодиодная
Степень пылевлагозащиты	IP30
Материал корпуса	пластик
Способ крепления	DIN-рейка
Габаритные размеры	130х100х60 мм
Масса, не более	800 г
Рабочий диапазон температур	от 0°С до +40°С
Относительная влажность воздуха	от 20% до 80% без конденсата
Рабочее давление	800 - 1100 гПа
Срок службы прибора	не менее 10 лет
Гарантия	24 месяца

Комплект поставки

Наименование	Количество, шт.
Интерфейсный модуль ACIM01	1
Руководство по эксплуатации	1
Паспорт	1
