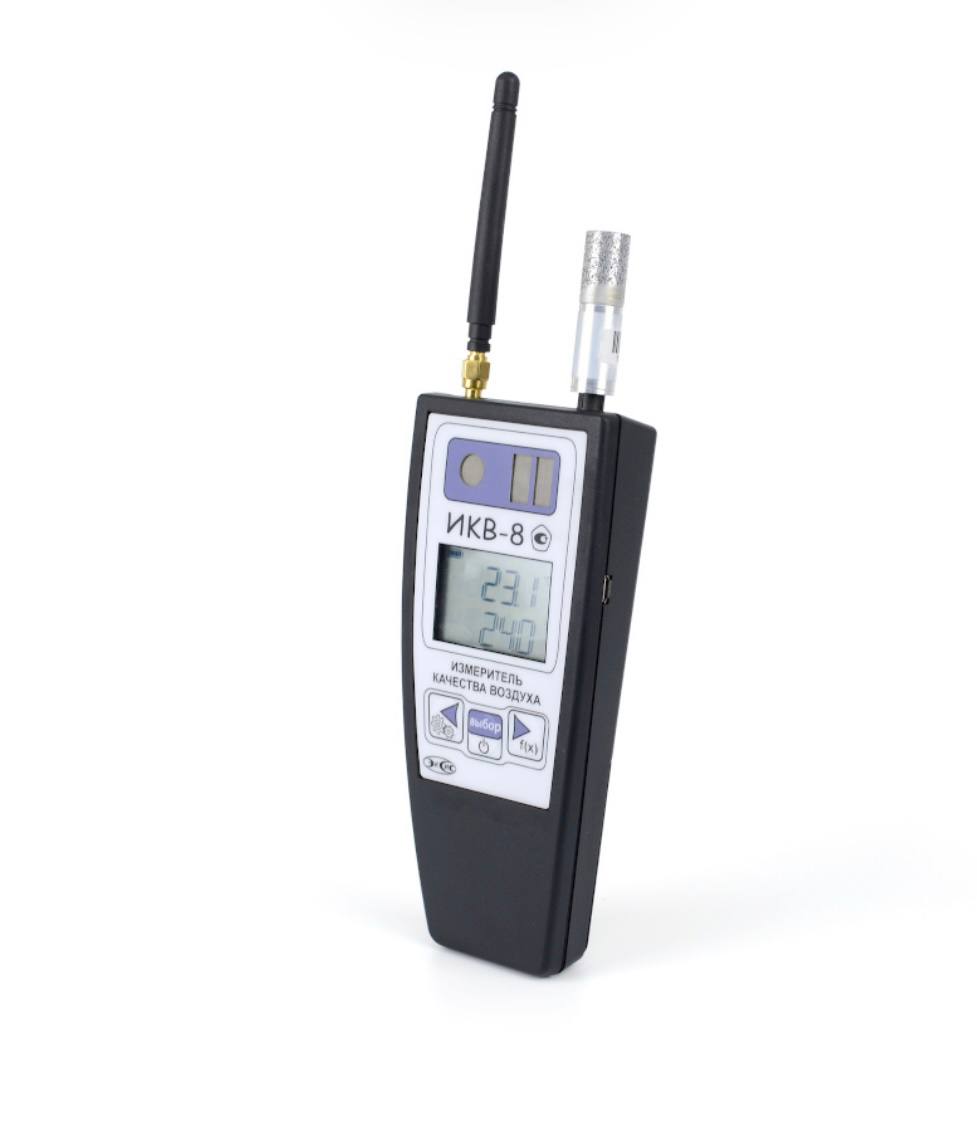

ИКВ-8-П переносной измеритель качества воздуха

Прибор ИКВ-8-П представляет собой измеритель качества воздуха, способный определять ряд параметров. В его функционал входит измерение относительной влажности, температуры, атмосферного давления, а также концентрации кислорода и диоксида углерода в воздухе рабочей зоны. Кроме того, он может измерять массовую концентрацию оксида углерода, аммиака, сероводорода и диоксида азота. Примечательно, что из шести последних компонентов пользователь имеет возможность выбрать любые два при оформлении заказа, тем самым индивидуализируя набор измеряемых параметров.

Данное устройство находит широкое применение в различных сферах. Оно может быть задействовано в технологических процессах, связанных с промышленностью, энергетикой, сельским хозяйством, а также в гидрометеорологических службах и иных секторах экономики.

Производитель обеспечивает соответствие прибора техническим условиям ТУ 26.51.53-015-70203816-20, при условии соблюдения пользователем правил использования, хранения и перевозки. Срок гарантии на анализатор составляет 12 месяцев с момента приобретения.

Данный газоанализатор зарегистрирован в государственном реестре средств измерений Российской Федерации и поставляется с выполненной первичной поверкой, что подтверждается электронной записью в системе ФГИС "АРШИН". Периодичность поверки – 1 год (12 месяцев).

Устройство и принцип работы

У модификации ИКВ-8 П преобразователь, а также антенна радиоканала находятся на верхней стороне корпуса. Преобразователь температуры и влажности может устанавливаться непосредственно на корпус измерителя или подсоединяться через удлинительный кабель. Электрическое питание измерителя осуществляется от встроенной аккумуляторной батареи или от сетевого адаптера.

Устройство газоанализатора

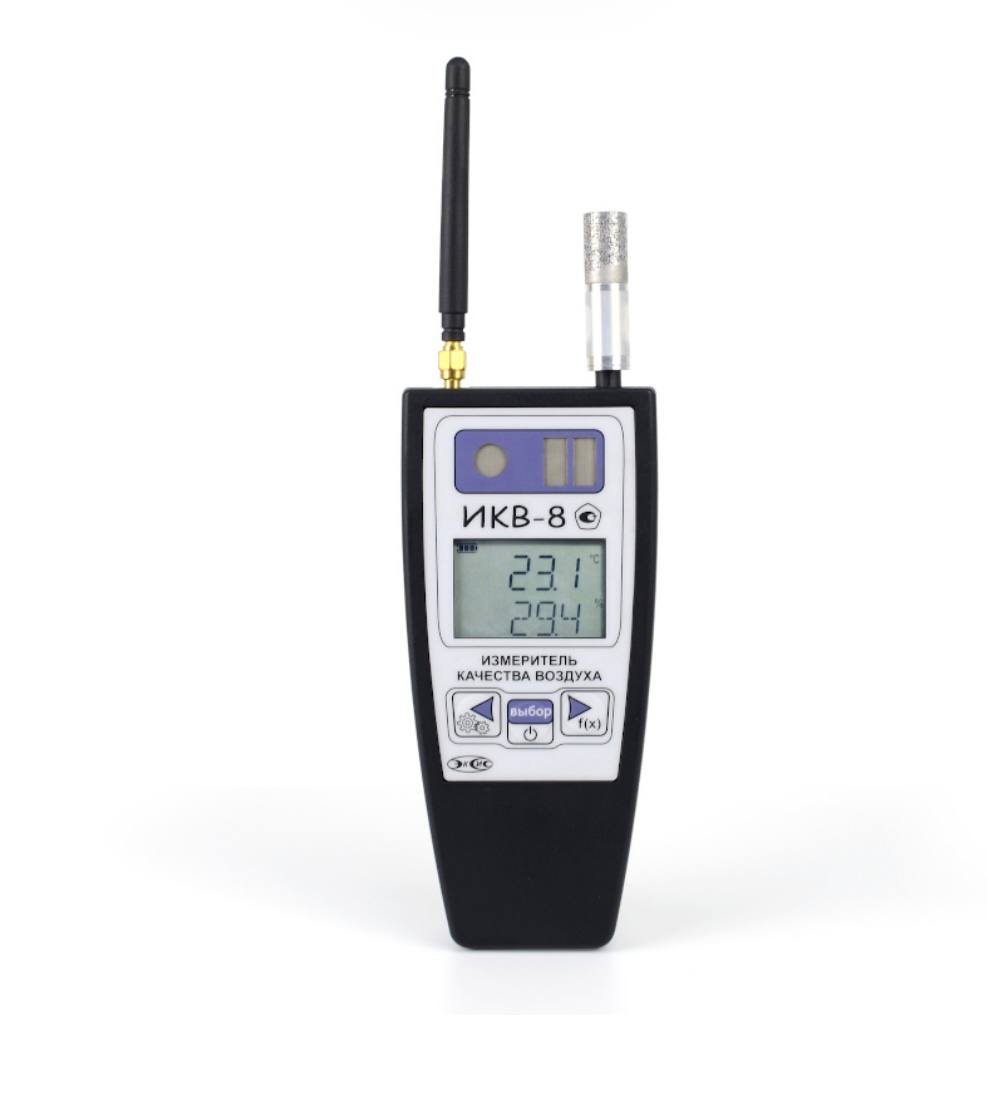

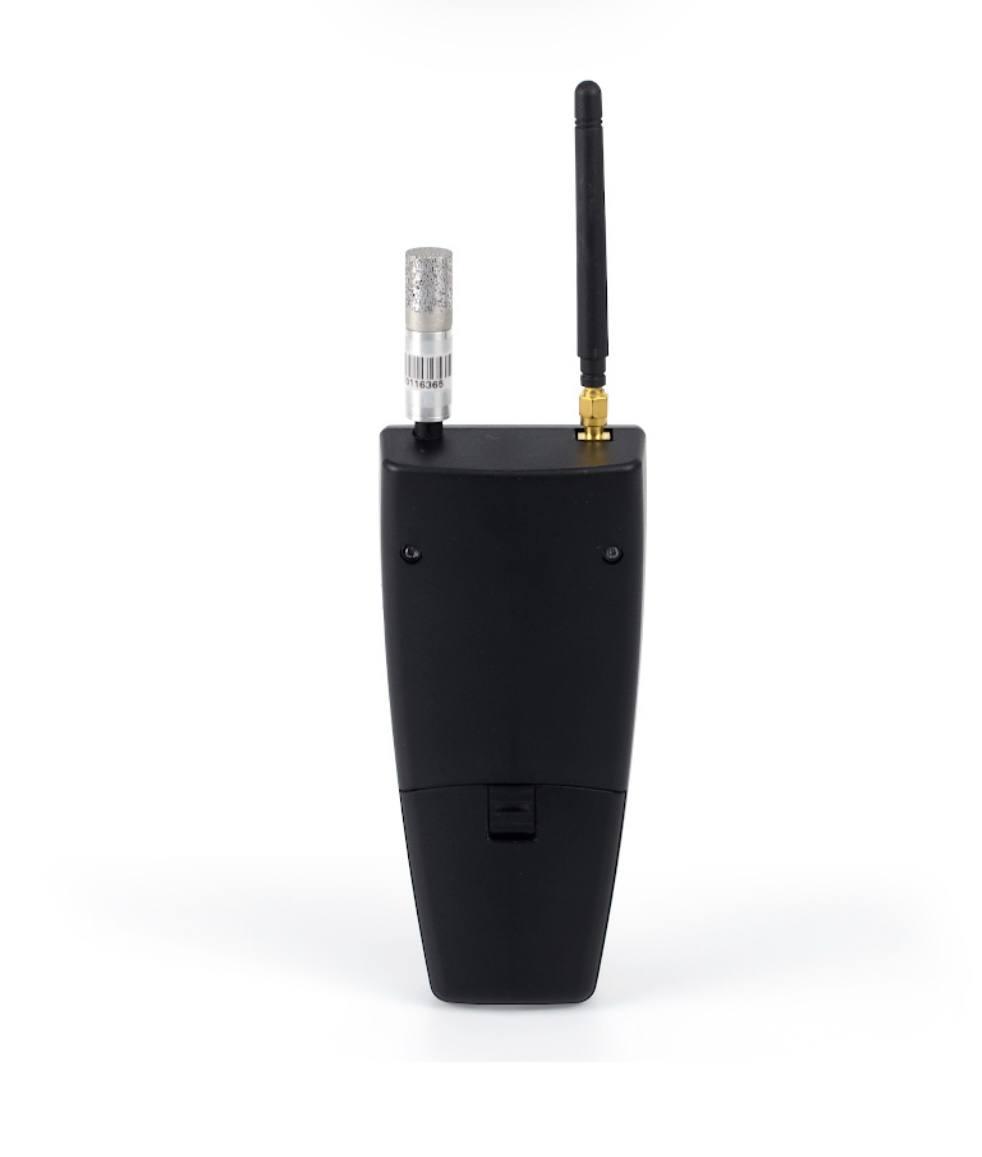

Прибор сконструирован как моноблок, в корпусе из пластика. Лицевая панель содержит три кнопки управления, жидкокристаллический экран и отверстия для забора диффузионного потока (где установлены газовые сенсоры и датчик давления). На верхней части корпуса размещены радиоканальный преобразователь и антенна. Датчик температуры и влажности может быть интегрирован напрямую в корпус измерительного прибора или подключен посредством удлинительного провода. Питание прибора обеспечивается либо встроенным аккумулятором, либо сетевым адаптером.

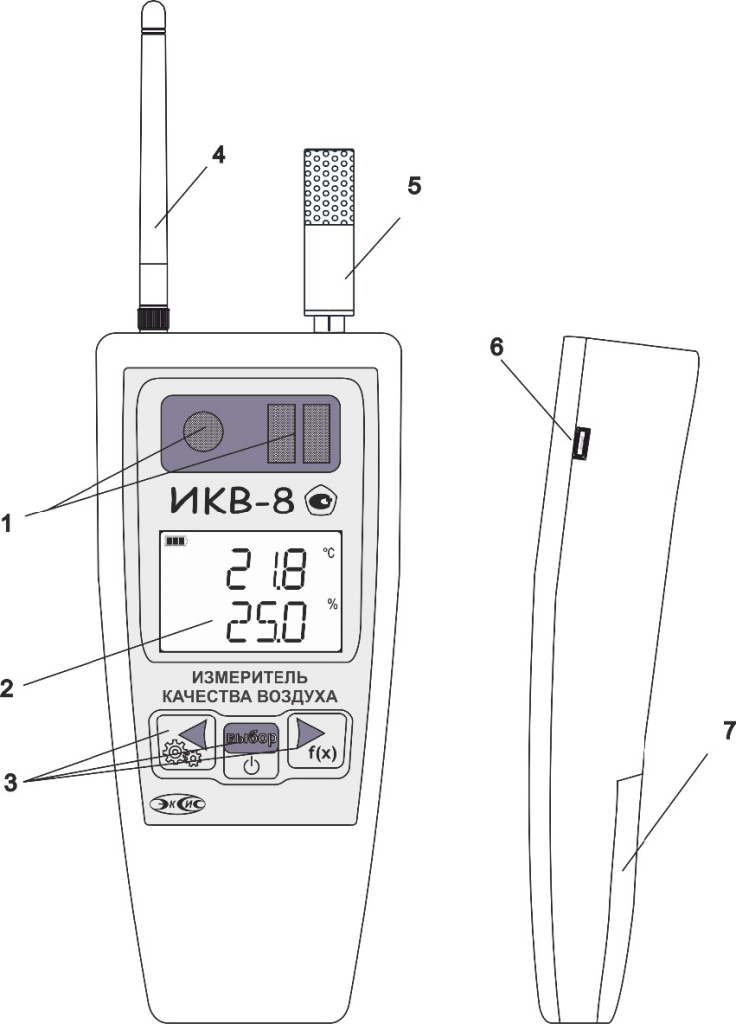

Внешний вид измерителя ИКВ-8-П

1  - Диффузионные окна для газовых сенсоров

2  - ЖК-индикатор

3  - Кнопки управления

4 - Антенна

5 - Преобразователь влажности и температуры

6 - Разъём USB-C для зарядки и подключения к компьютеру

7 - Крышка батарейного отсека

8 - Отверстие звукового излучателя

Индикация измерений

Получаемые от датчика, а также от интегрированных сенсоров влажности, давления и газового анализа, электрические сигналы в виде напряжения обрабатываются управляющим модулем. Данный блок, используя заложенные калибровочные зависимости, трансформирует эти сигналы в конкретные показатели относительной влажности, давления и температуры. Для определения относительной влажности применяется емкостный датчик, для измерения температуры — терморезистор, а для оценки давления — резистивный тензометрический элемент.

Содержание аммиака, сероводорода, кислорода, угарного газа и диоксида азота выявляется с помощью электрохимических сенсоров. Эти элементы преобразуют давление соответствующего газа напрямую в электрический ток. Что касается диоксида углерода, то для определения его объемной доли используются оптические инфракрасные датчики. В основе их функционирования лежит принцип поглощения электромагнитного излучения определенной длины волны, характерной для анализируемого газа.

Единицы измерения: температура отображается в градусах Цельсия (°C); влажность — в процентах относительной влажности, граммах на кубический метр (г/м³) и градусах Цельсия точки росы (°C ТР); атмосферное давление — в гектопаскалях (гПа) и миллиметрах ртутного столба (мм рт. ст.); объемная доля кислорода — в процентах (об.д.); диоксида углерода — в процентах (%) и миллионных долях (ppm); оксида углерода, аммиака, сероводорода и диоксида азота — в миллиграммах на кубический метр (мг/м³).

Регистрация измерений

Информация, собранная датчиком влажности и температуры, встроенным сенсором давления и газоанализаторами, сохраняется в его внутренней памяти через определенные интервалы времени. После соединения с компьютером, устройство имитирует работу USB-накопителя. Сохраненные сведения представлены в файлах формата .xls, что позволяет анализировать их с помощью Microsoft Excel или Eksis Visual Lab. Наиболее свежие показания записываются в файл, имя которого совпадает с уникальным идентификатором прибора (например, 10000000.xls). К этим данным возможен доступ исключительно в режиме просмотра.

Интерфейсы связи

Через коммуникационные интерфейсы можно получать актуальные значения измерений, загружать статистические данные и модифицировать параметры прибора.

USB

Порт USB используется для подзарядки измерительных устройств и для взаимодействия с персональным компьютером. При подключении к ПК приборы автоматически распознаются системой как стандартные HID/MSD-устройства, не требуя установки дополнительных драйверов.

Радиоканал

Измерители поддерживают двусторонний обмен информацией с радиомодемом РМ-2-L (не входит в комплект). Прибор отправляет измеренные значения, временные метки и информацию об уровне заряда батареи. В случае сбоя при приеме данных, когда подтверждение не поступает, устройство сохраняет неотправленные сведения во внутренней памяти. При последующей передаче (по завершении настроенного интервала) прибор отправляет как новые данные, так и ранее сохраненные.

Для установления связи с радиомодемом РМ-2-L необходимо активировать радиоканал в измерителе, задать интервал передачи данных, выбрать номер радиоканала (в диапазоне от 1 до 15), а также определить уникальный сетевой адрес прибора, скорость и мощность передачи. Сетевой адрес служит для идентификации измерителя радиомодемом и программным обеспечением на компьютере.

Номер радиоканала, установленный в приборе, должен совпадать с номером, заданным на радиомодеме. Использование разных номеров радиоканалов позволяет создавать сложные измерительные сети с большим числом устройств и несколькими радиомодемами, обеспечивая ретрансляцию данных.

Скорость передачи настраивается раздельно в измерителе и принимающем радиомодеме. Увеличение скорости передачи сокращает время отправки одного измерения и снижает расход заряда батарей. Однако, при возрастании скорости передачи снижается максимальная дальность связи. Диапазон скоростей составляет от 1 (146 бит/с) до 4 (1171 бит/с) и должен быть идентичен для приемника и передатчика.

Мощность передачи данных по радиоканалу также регулируется в измерителе. Более высокая мощность увеличивает дальность связи, но приводит к более быстрому разряду батарей. Параметры мощности варьируются от 2 (минимальное значение) до 17 (максимальное значение).

Элементы питания прибора

Приборы ИКВ-8 укомплектованы литиево-ионными (Li-Ion) аккумуляторами. Для пополнения их энергии предусмотрено два варианта: подключение через порт USB-C или использование специализированного зарядного устройства, предназначенного для Li-Ion батарей типоразмера 14500. Желательно использовать зарядные устройства, которые поддерживают входное напряжение 5В и обеспечивают ток зарядки в пределах 1А и выше. Предполагаемый ресурс аккумулятора оценивается приблизительно в 500 полных циклов заряд-разряд. Для продления периода службы аккумуляторов не рекомендуется допускать их полной разрядки. После подключения зарядного устройства к аппарату на экране отображается символ "P" и текущий процент остаточной емкости.

Измерительный преобразователь влажности и температуры

Это измерительное устройство заключено в металлический корпус, который содержит печатную плату. Датчики влажности и температуры размещены под колпачком, изготовленным из пористого материала (никель, сталь, алюминий или фторопласт), выбор которого определяется конкретной моделью преобразователя.

Измерительный преобразователь температуры и влажности

Преобразователь можно подключить к измерительному блоку с помощью кабеля-удлинителя.

Кабель-удлинитель для измерительного преобразователя

Особенности:

— Измерения относительной влажности, температуры и атмосферного давления;
— Возможность контролировать два параметра на выбор:

• объемную долю кислорода;
• объемную долю диоксида углерода;
• массовую концентрацию оксида углерода;
• массовую концентрацию аммиака;
• массовую концентрацию сероводорода;
• массовую концентрацию диоксида азота.

— Гарантирует высокую точность измерений и бесперебойное функционирование вне зависимости от внешних факторов;
— Понятное управление и легкость в конфигурировании;
— Эффективно справляется как с единичными замерами, так и с непрерывным наблюдением в режиме 24/7;
— Предоставляет возможность встраивания в уже функционирующие управляющие структуры для автоматизации рабочих циклов;
— Передача данных по радиоканалу на расстояние до 2000 м в условиях городской застройки;
— Интерфейс связи с компьютером: радио 868 МГц, USB;
— Время непрерывной работы от полностью заряженных элементов питания более 40 часов;
— Средний срок службы измерителя 5 лет.

Область применения:

Прибор ИКВ-8-П может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.
