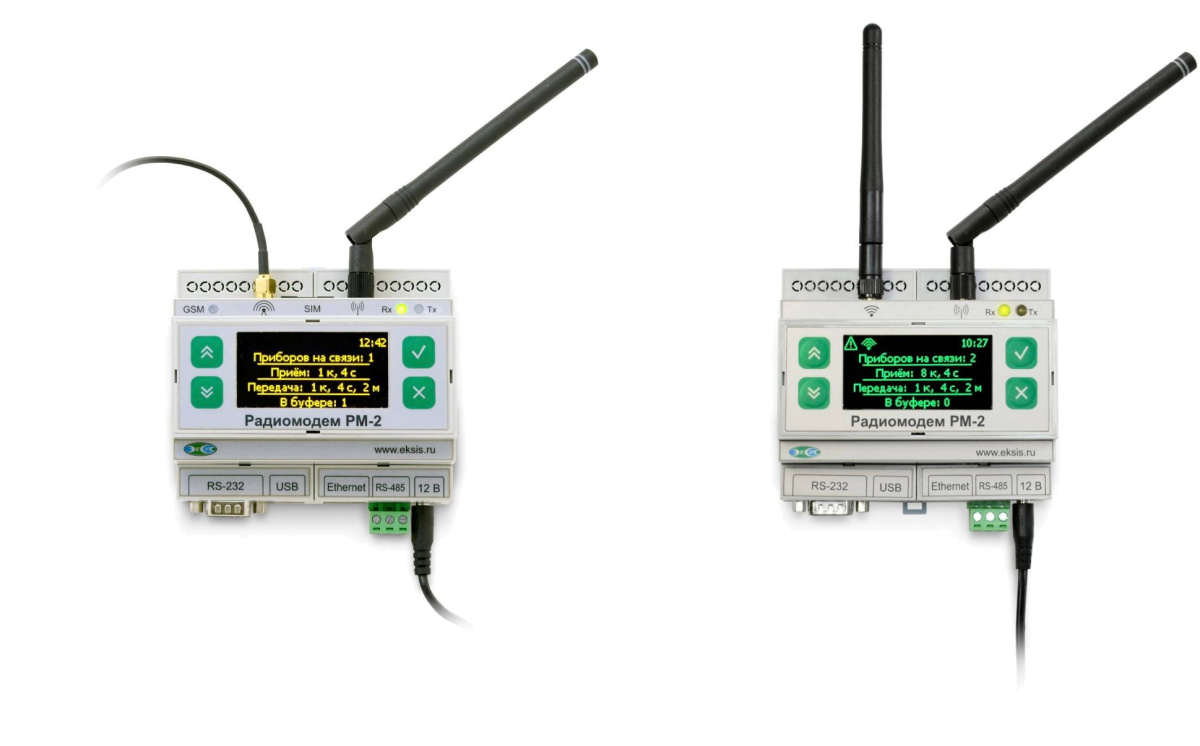

Радиомодем РМ-2-L в двух исполнениях: РМ-2-L-G и РМ-2-L-W

Устройство и принцип работы

Модем представляет собой прибор с индикатором, внешней приемной антенны и сетевого адаптера для питания.

Конструкция

Корпус радиомодема выполнен из пластика. На лицевой панели устройства имеются индикатор и четыре кнопки для управления. На боковых гранях корпуса находятся порты для подключения антенн, блока питания, а также интерфейсов связи, таких как RS-232, RS-485, USB и Ethernet.

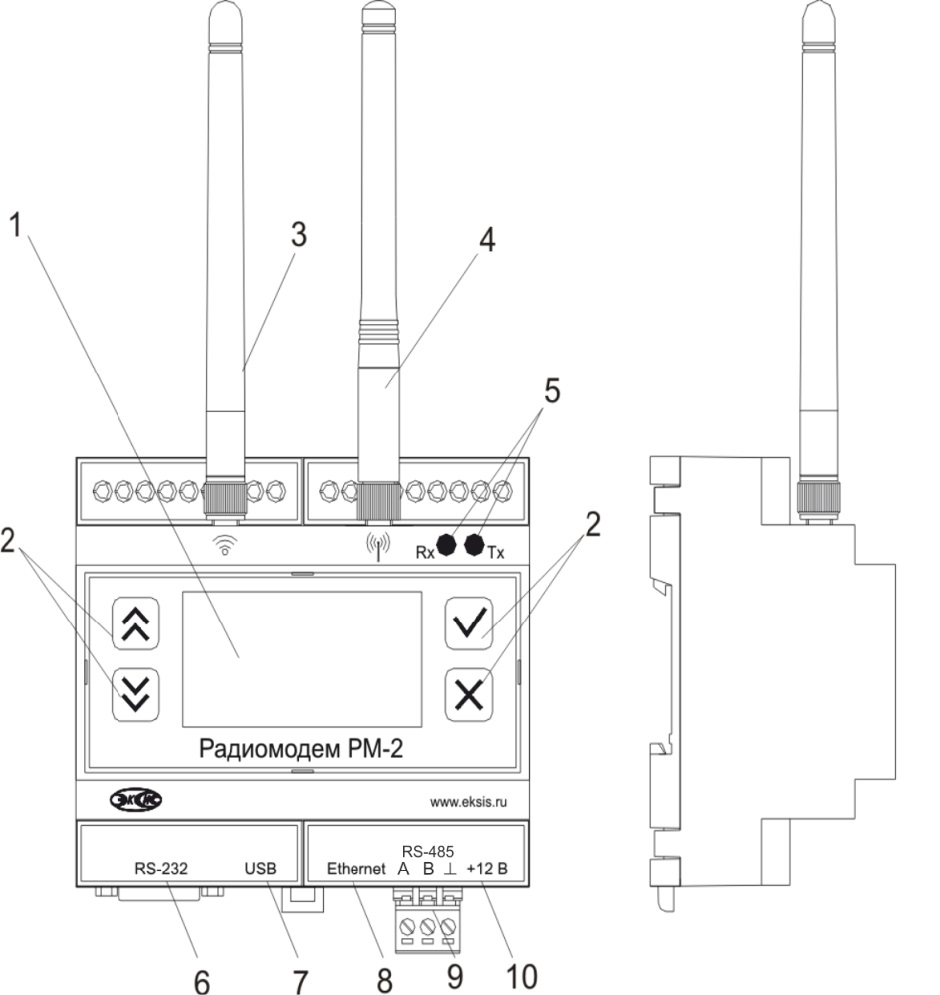

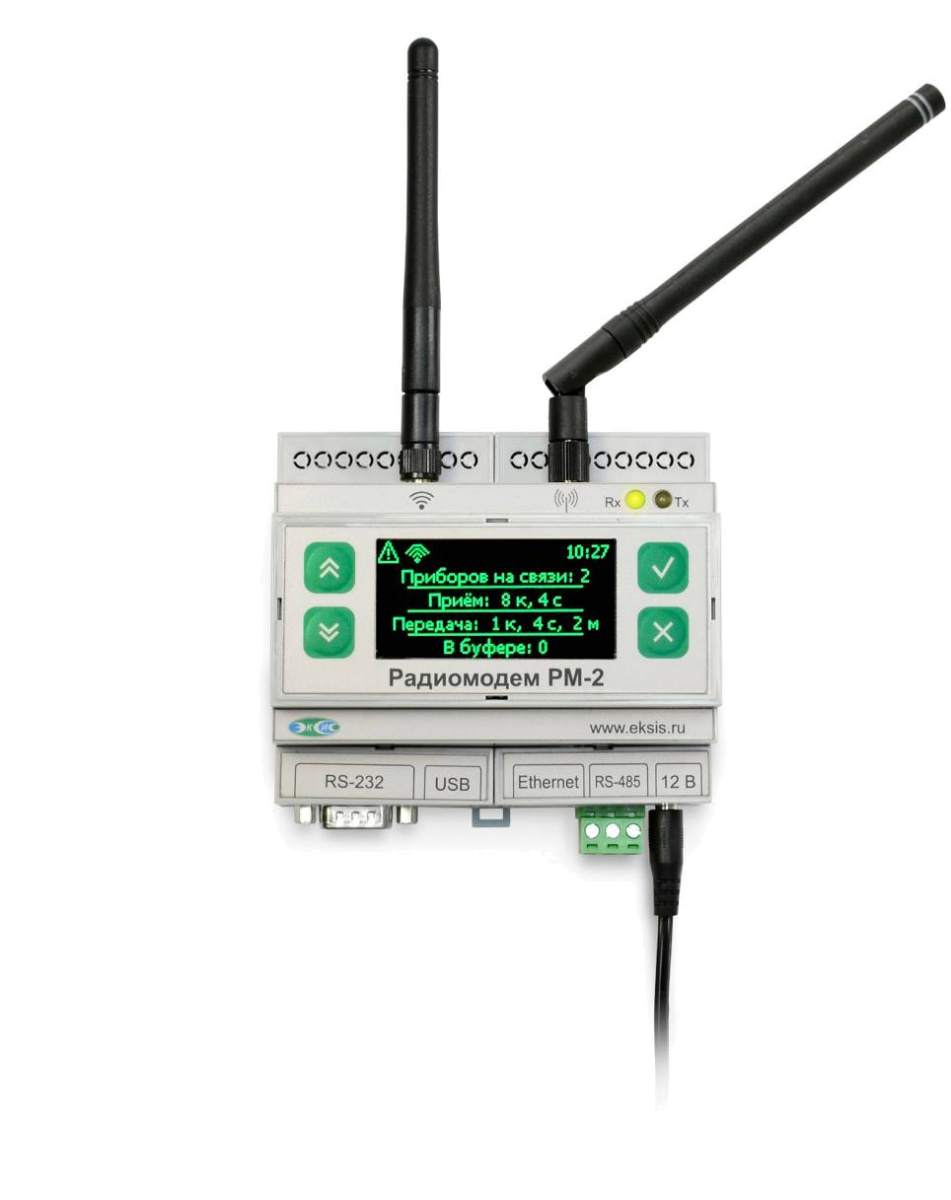

Радиомодем РМ-2-L W

1. Индикатор

2. Кнопки управления

3. Антенна Wi-Fi

4. Антенна 868 МГц

5. Индикаторы приѐма/передачи сигнал

6. Разъем интерфейса RS-232

7. Разъем интерфейса USB

8. Разъем интерфейса Ethernet

9.Разъем интерфейса RS-485

10. Разъем питания «+12 В»

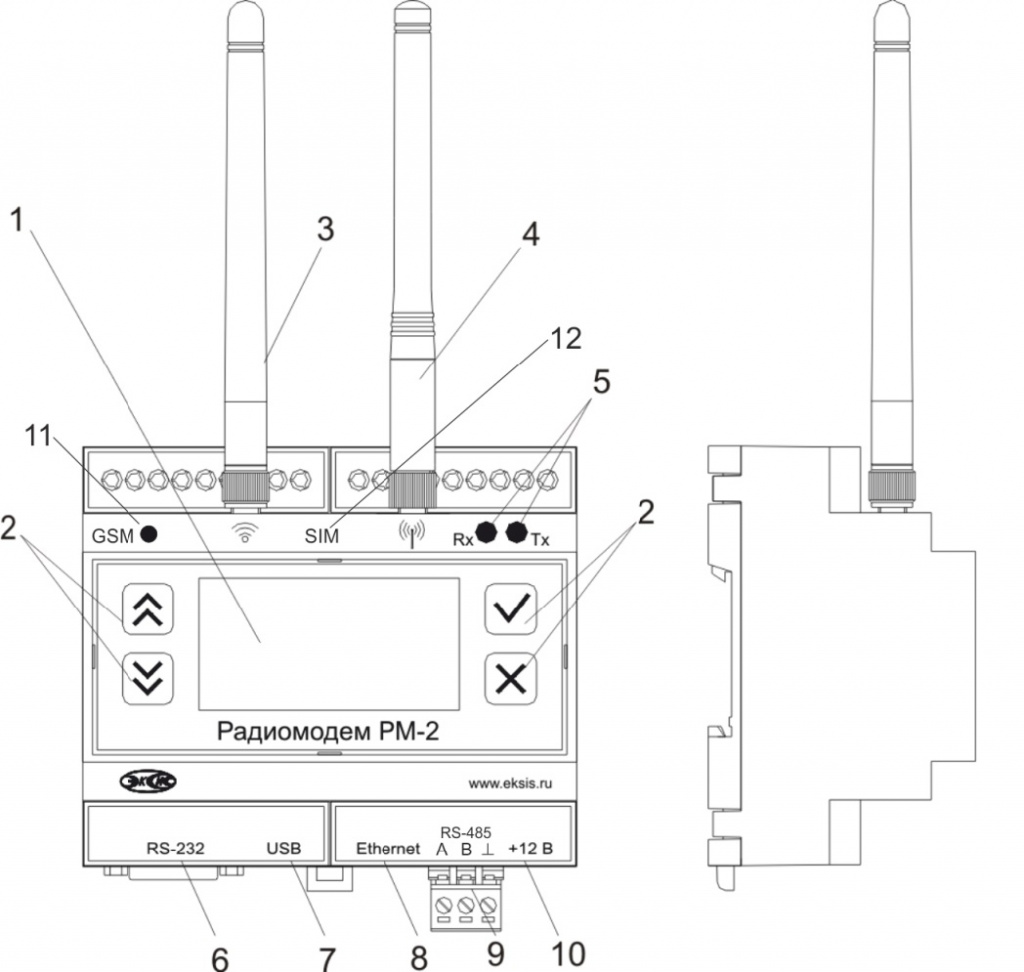

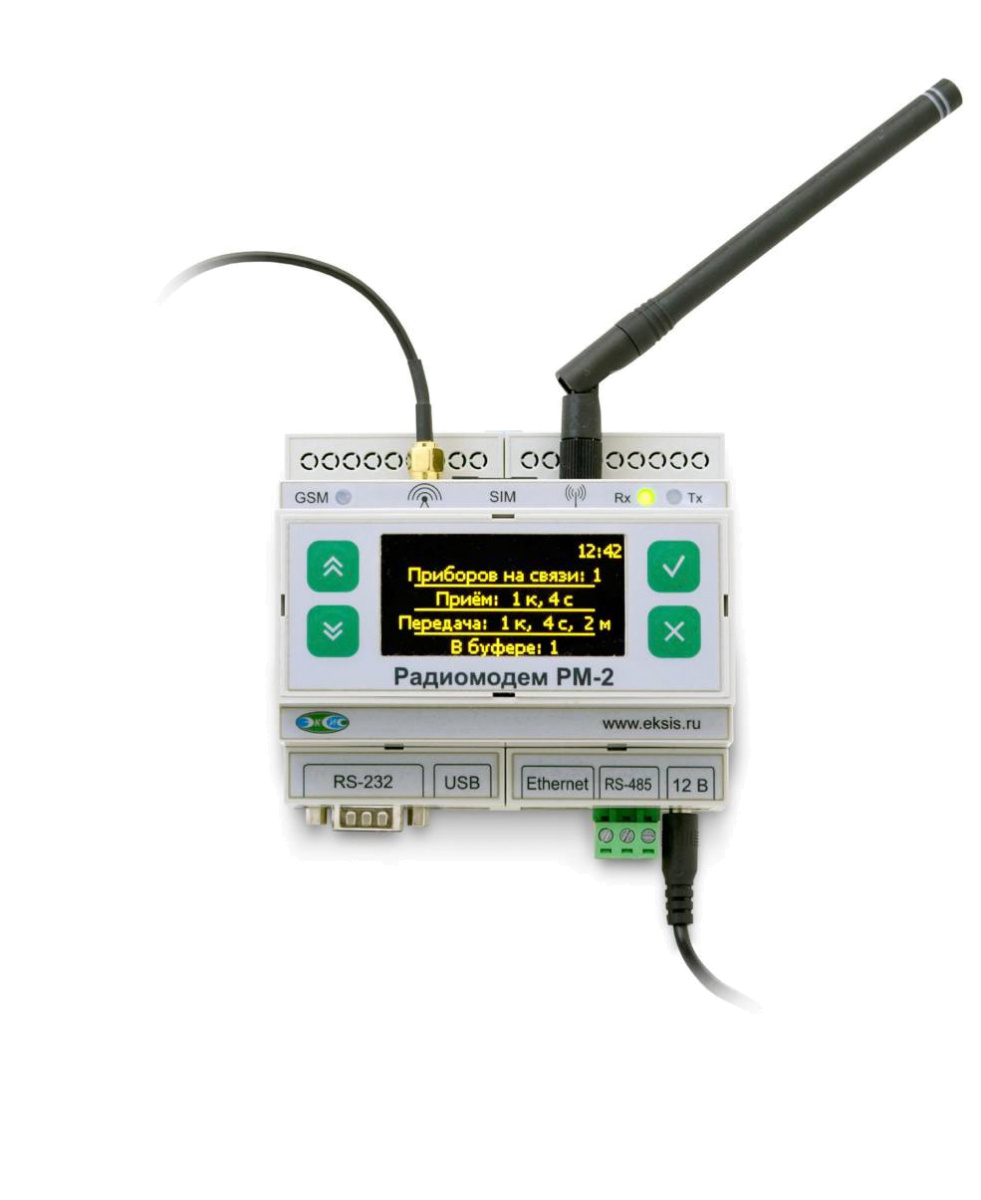

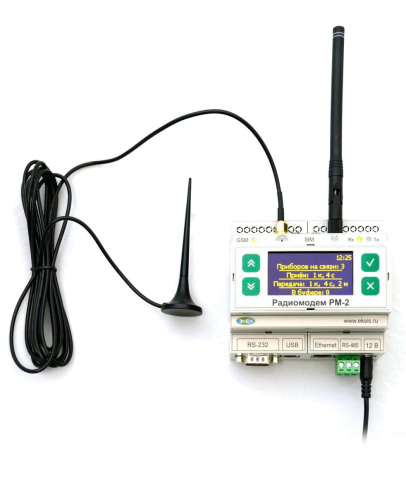

Радиомодем РМ-2-L G

1.OLED-индикатор

2.Кнопки управления

3.Антенна GSM

4.Антенна 868 МГц

5.Индикаторы приёма/передачи сигнала

6.Разъем интерфейса RS-232

7.Разъем интерфейса USB

8.Разъем интерфейса Ethernet

9.Разъем интерфейса RS-485

10.Разъем питания «+12 В»

11.Индикатор состояния GSM

12.Место установки SIM-карты

Расшифровка "Индикатора состояния GSM"

Постоянно не горит - GSM выключен

Быстро мигает - Нет SIM карты/Поиск сети/Нет регистрации в сети

Медленно мигает - Зарегистрирован в сети, GSM функционирует

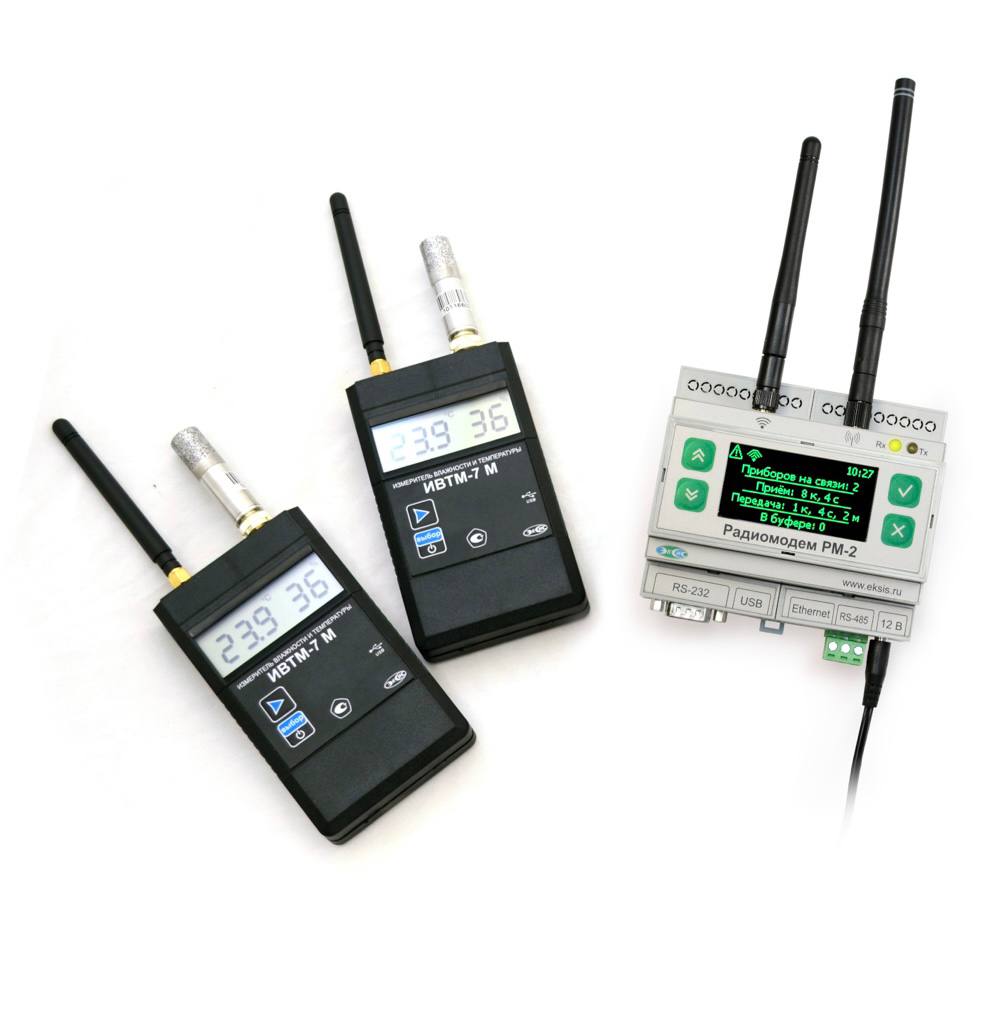

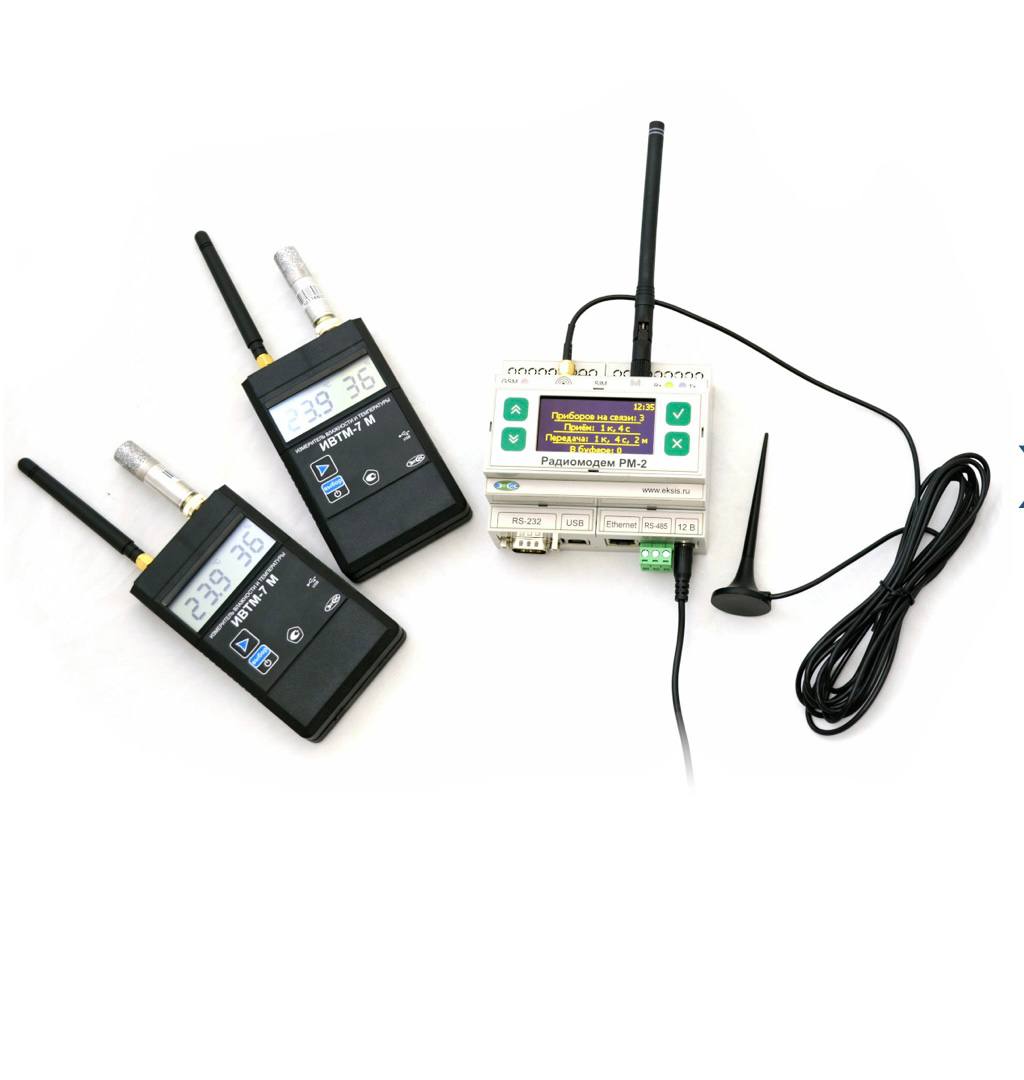

Радиосвязь между модемом и измерительными приборами осуществляется на несущей частоте 868 МГц. Сбор данных происходит в пассивном режиме. Передающие устройства имеют собственные временные интервалы для передачи информации, в то время как радиомодем переключается в режим приема. Связь с устройствами может быть как односторонней, так и двусторонней (предпочтительный вариант).

Кроме того, модем синхронизирует время на передающих устройствах при использовании двусторонней связи. Поэтому крайне важно, чтобы внутренние часы модема были синхронизированы с актуальным временем.

Полученные от измерителей данные сохраняются радиомодемом во внутренний буфер измерений. Этот буфер служит для последующей синхронизации данных с компьютером. Когда буфер заполняется, модем перестает принимать новые данные. В случае активации двусторонней связи, дальнейшая буферизация измерений осуществляется непосредственно на передающих устройствах. После освобождения буфера модема, прием данных возобновляется. Очистка буфера должна производиться сразу после его считывания.

Программное обеспечение EVL автоматически очищает буфер при чтении данных по протоколу Modbus. Порядок очистки данного буфера подробно описан в Приложении А. При использовании протокола MQTT очистка буфера происходит автоматически в момент отправки данных брокеру. Режим ретранслятора также подразумевает автоматическую очистку буфера по мере передачи данных.

Пользователю доступен список подключенных измерителей (до 128 устройств) с отображением последних значений измерений, а также сведения о заряде батареи передающих устройств и уровне принимаемого сигнала. Встроенный в модем временной интервал определяет удаление из списка измерителей, неактивных более 12 часов. При этом буфер измерений не очищается и остается доступным для чтения.

Для создания комплексных беспроводных сетевых архитектур модем оснащен режимом ретранслятора (повторителя), позволяющим передавать принятую информацию от приборов или других ретрансляторов в эфир. Следует учитывать, что в режиме ретранслятора приемопередающее устройство модема может быть занято ретрансляцией в течение половины времени, что ограничивает одновременный прием данных. Буфер измерений наполняется при получении данных от передающих устройств и опустошается по мере успешной ретрансляции. Режим ретрансляции не рекомендуется активировать, если в нем нет необходимости, так как в отсутствие принимающего устройства модем будет тратить половину времени на ретрансляцию, снижая пропускную способность приема вдвое.

Индикация

На дисплее радиомодема отображается служебная информация: число активных передающих устройств, номера каналов и скорости приема/передачи, а также объем данных в буфере. При успешном подключении к приборам становятся доступны их параметры: сетевой адрес, уровень сигнала, временная метка данных, результаты измерений и состояние элементов питания.

Для продления ресурса OLED-экрана модем автоматически активирует энергосберегающий режим дисплея через 5 минут бездействия пользователя. Этот режим влияет только на индикацию, все функции связи сохраняют работоспособность. Для возобновления отображения информации достаточно нажать любую клавишу на корпусе модема.

Интерфейсы связи

Прибор может работать с компьютером или иными контроллерами по интерфейсам RS-232, RS-485, USB, Wi-Fi, GSM, Ethernet. Скорость обмена по интерфейсам RS-232 и RS-485 настраивается пользователем в пределах от 1200 до 115200 бит/с. USB интерфейс поддерживает стандарт USB2.0 режим FS. При работе с компьютером прибор определяется как HID-устройство и не требует установки дополнительных драйверов, питание радиомодема от USB шины не производится. Ethernet интерфейс поддерживает стандарт 100BASE-TX. Wi-Fi интерфейс поддерживает стандарт IEEE 802.11 b/g/n с шифрованием WEP,WPA,WPA2. GSM интерфейс второго поколения (2G), двухдиапазонный. Протокол Modbus поддерживается в интерфейсах RS-232/RS-485 (RTU), Ethernet и Wi-Fi (TCP). Протокол SNTP и MQTT в интерфейсах Ethernet и GSM.
