ИКВ-8-Н стационарный измеритель качества воздуха

Стационарный анализатор качества воздуха ИКВ-8-Н предназначен для комплексного мониторинга атмосферы рабочей зоны. Прибор способен измерять такие базовые показатели, как относительная влажность, температурный режим, барометрическое давление, уровень содержания кислорода (О₂) и углекислого газа (СО₂). Помимо этого, спектр его возможностей включает определение массовой концентрации оксида углерода (CO), аммиака (NH₃), сероводорода (H₂S) и диоксида азота (NO₂). Важной особенностью является возможность выбора для заказчика любых двух из указанных газов, что позволяет адаптировать прибор под специфические задачи.

Это многофункциональное устройство находит применение в различных отраслях. Его используют в производственных циклах промышленных предприятий, в энергетическом секторе, в агропромышленном комплексе, а также в метеорологических службах и других областях экономической деятельности, где требуется контроль состояния воздушной среды.

Производитель обеспечивает соответствие прибора техническим условиям ТУ 26.51.53-015-70203816-20, при условии соблюдения пользователем правил использования, хранения и перевозки. Срок гарантии на анализатор составляет 12 месяцев с момента приобретения.

Данный газоанализатор зарегистрирован в государственном реестре средств измерений Российской Федерации и поставляется с выполненной первичной поверкой, что подтверждается электронной записью в системе ФГИС "АРШИН". Периодичность поверки – 1 год (12 месяцев).

Устройство и принцип работы

У модификации ИКВ-8 Н возможна стационарная установка прибора на несъемные или магнитные крепления. Внутренняя память статистики измерений (не менее 600 автоматической статистики). Преобразователь температуры и относительной влажности, а также антенна радиоканала находятся на нижней стороне корпуса прибора.

Устройство газоанализатора

Устройство представляет собой единый корпус из пластика. Передняя часть прибора оборудована тремя клавишами управления, ЖК-дисплеем и прорезями для поступления диффузионного воздуха, в которых находятся газоанализаторы и манометр. На нижней части корпуса расположены антенна и устройство для радиочастотного преобразования сигналов. Сенсор температуры и влажности либо встраивается непосредственно в конструкцию измерительного устройства, либо подключается с помощью выносного кабеля. Для питания прибора используется либо встроенный аккумулятор, либо внешний сетевой блок.

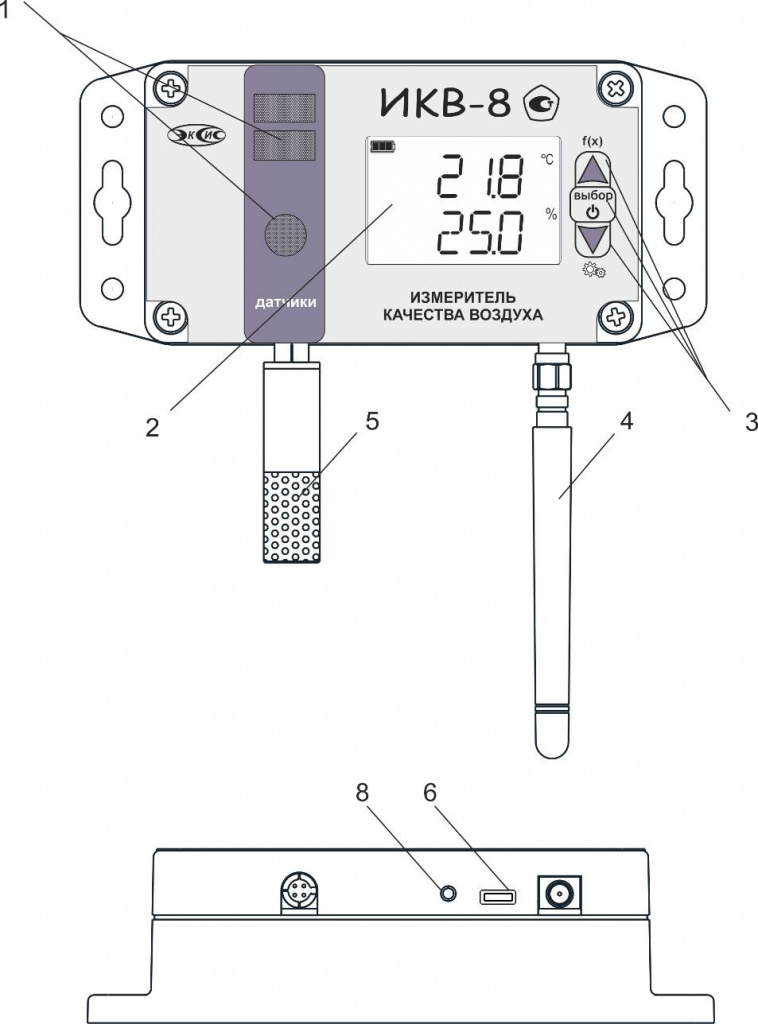

Внешний вид измерителя ИКВ-8-Н

1  - Диффузионные окна для газовых сенсоров
2  - ЖК-индикатор
3  - Кнопки управления
4 - Антенна
5 - Преобразователь влажности и температуры
6 - Разъём USB-C для зарядки и подключения к компьютеру

 7 - Крышка батарейного отсека

8 - Отверстие звукового излучателя

Индикация измерений

Электрические сигналы, получаемые от основного датчика, а также от встроенных сенсоров, измеряющих влажность, давление и состав газовой среды, поступают на модуль управления для дальнейшей обработки. Этот блок, руководствуясь заложенными в него калибровочными данными, переводит полученные сигналы в конкретные значения относительной влажности, давления и температуры. Для определения уровня влажности используется емкостный датчик, температура измеряется с помощью терморезистора, а давление оценивается посредством резистивного тензометрического элемента.

Содержание аммиака, сероводорода, кислорода, угарного газа и диоксида азота определяется благодаря использованию электрохимических сенсоров. Эти устройства напрямую преобразуют концентрацию соответствующего газа в электрический ток. Детерминация объемной доли диоксида углерода осуществляется с помощью оптических инфракрасных датчиков. Принцип их работы основан на поглощении электромагнитного излучения определенной, характерной для данного газа, длины волны.

Единицы измерения: температура представлена в градусах Цельсия (°C); влажность — в процентах относительной влажности, граммах на кубический метр (г/м³) и градусах Цельсия температуры точки росы (°C ТР); атмосферное давление — в гектопаскалях (гПа) и миллиметрах ртутного столба (мм рт. ст.); объемная доля кислорода — в процентах (об.д.); диоксида углерода — в процентах (%) и миллионных долях (ppm); оксида углерода, аммиака, сероводорода и диоксида азота — в миллиграммах на кубический метр (мг/м³).

Регистрация измерений

Данные, полученные от датчиков влажности, температуры, давления и газоанализаторов, записываются во внутреннюю память устройства периодически. При подключении к компьютеру устройство активирует режим USB-накопителя. Сведения хранятся в файлах формата .xls, что обеспечивает возможность их анализа средствами Microsoft Excel или Eksis Visual Lab. Последние полученные измерения сохраняются в файле, название которого соответствует уникальному идентификатору прибора (например, 10000000.xls). Доступ к данной информации предоставляется только в режиме чтения.

Интерфейсы связи

Через интерфейсы связи предоставляется возможность получать актуальные показания измерений, выгружать данные статистики и изменять настройки устройства.

USB

Интерфейс USB служит для зарядки измерительного оборудования и обмена данными с компьютером. Подключаясь к ПК, приборы автоматически определяются системой как стандартные HID/MSD-устройства, что исключает необходимость установки дополнительных драйверов.

Радиоканал

Устройства поддерживают двустороннюю передачу данных с радиомодемом РМ-2-L (приобретается отдельно). Прибор направляет измеренные значения, временные метки и информацию о состоянии аккумулятора. В случае потери пакета данных, когда подтверждение приема отсутствует, устройство временно сохраняет непереданные сведения во внутренней памяти. При следующей попытке передачи, по истечении заданного временного интервала, устройство отправляет как новые, так и ранее сохраненные данные.

Для установления связи с радиомодемом РМ-2-L необходимо активировать радиоканал в измерителе, установить интервал передачи измерений, выбрать номер радиоканала (в пределах 1-15) и настроить уникальный сетевой адрес прибора, скорость и мощность передачи. Сетевой адрес используется для однозначной идентификации измерителя радиомодемом и программным обеспечением на компьютере.

Номер радиоканала, установленный в измерителе, должен соответствовать номеру, заданному на радиомодеме. Различные номера радиоканалов позволяют формировать сложные сети измерений, включающие множество устройств и несколько радиомодемов, с возможностью ретрансляции данных.

Скорость передачи настраивается независимо в измерителе и принимающем радиомодеме. Повышение скорости уменьшает время передачи одного измерения и снижает потребление энергии от батареи. Однако, при увеличении скорости связи, уменьшается максимальная дальность передачи. Возможные значения скорости варьируются от 1 (146 бит/с) до 4 (1171 бит/с) и должны быть одинаковыми для приемника и передатчика.

Мощность радиопередатчика также настраивается в измерителе. Высокая мощность увеличивает дальность связи, но ускоряет разряд батарей. Уровень мощности может быть установлен в диапазоне от 2 (минимальное значение) до 17 (максимальное значение).

Элементы питания прибора

Устройства модели ИКВ-8 оснащены литий-ионными (Li-Ion) батареями. Восполнение заряда этих батарей возможно через USB-C порт.

Ожидаемый срок службы источника питания составляет порядка 500 циклов полного заряда и разряда. Для увеличения продолжительности эксплуатации батарей, избегайте их полной разрядки. После соединения зарядного устройства с прибором, на дисплее появится индикатор "P" и отображение текущего уровня заряда в процентах.

Измерительный преобразователь влажности и температуры

Данное устройство, предназначенное для измерений, заключено в прочный металлический кожух. Внутри корпуса располагается печатная плата. Сенсоры, регистрирующие уровень влажности и температуру, находятся под защитным колпачком. Этот колпачок выполнен из пористого материала, такого как никель, сталь, алюминий или фторопласт. Тип применяемого материала зависит от спецификаций конкретной модели преобразователя, в состав которого входит данное устройство.

Измерительный преобразователь температуры и влажности

Преобразователь можно подключить к измерительному блоку с помощью кабеля-удлинителя.

Кабель-удлинитель для измерительного преобразователя

Особенности:

— Измерения относительной влажности, температуры и атмосферного давления;
— Возможность контролировать два параметра на выбор:

• объемную долю кислорода;
• объемную долю диоксида углерода;
• массовую концентрацию оксида углерода;
• массовую концентрацию аммиака;
• массовую концентрацию сероводорода;
• массовую концентрацию диоксида азота.

— Гарантирует высокую точность измерений и бесперебойное функционирование вне зависимости от внешних факторов;
— Понятное управление и легкость в конфигурировании;
— Эффективно справляется как с единичными замерами, так и с непрерывным наблюдением в режиме 24/7;
— Предоставляет возможность встраивания в уже функционирующие управляющие структуры для автоматизации рабочих циклов;
— Передача данных по радиоканалу на расстояние до 2000 м в условиях городской застройки;
— Интерфейс связи с компьютером: радио 868 МГц, USB;
— Время непрерывной работы от полностью заряженных элементов питания более 40 часов;
— Средний срок службы измерителя 5 лет.
