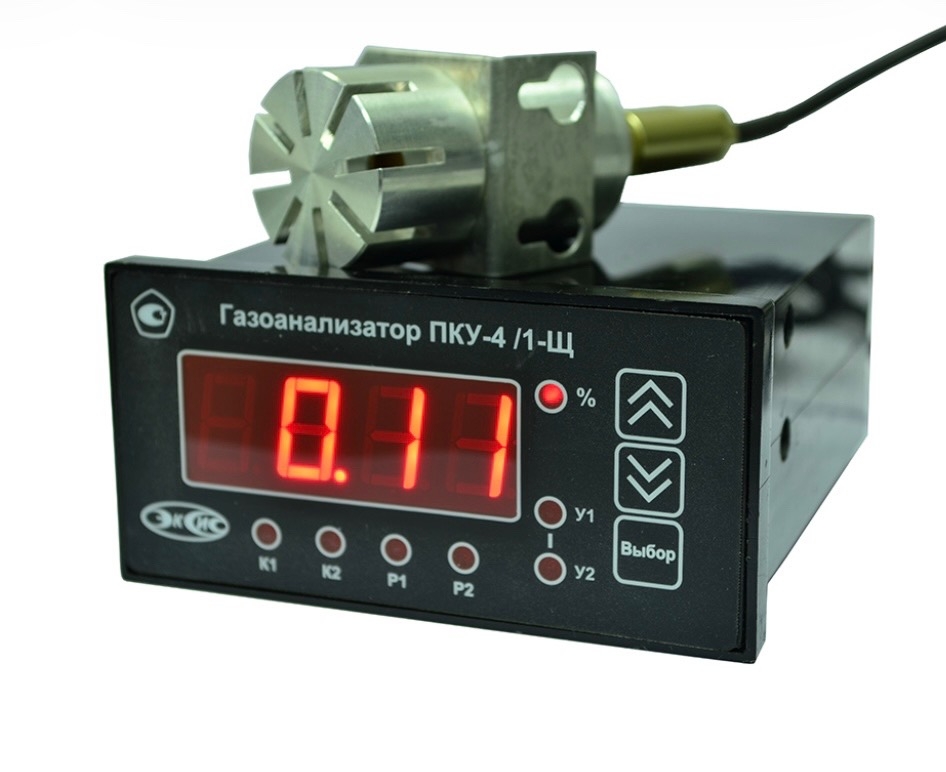

ПКУ-4/1-Щ-YР-ZA (220В) стационарный щитовой газоанализатор диоксида углерода

Прибор ПКУ-4/1-Щ-YР-ZA (220В) служит для непрерывного, круглосуточного мониторинга, контроля и записи концентрации углекислого газа (СО₂) в объёмной доли в воздухе рабочей зоны и газовых средах. Устройство находит применение в разнообразных производственных циклах в сферах промышленности, энергетики, сельского хозяйства и других отраслях народного хозяйства.

Изготовитель гарантирует соответствие газоанализатора требованиям ТУ 4215-004-70203816-2015 при соблюдении потребителем условий эксплуатации, хранения и транспортирования. Гарантийный срок эксплуатации газоанализатора – 12 месяцев со дня продажи.

Газоанализатор внесен в реестр СИ (средств измерений) РФ и поставляется с первичной государственной поверкой о чём свидетельствует электронная запись в базе ФГИС ”АРШИН”. Межповерочный интервал - 1 год (12 месяцев).

Устройство и принцип работы

Устройство включает в себя измерительный узел, к которому посредством удлинительных шнуров длиной до десяти метров подключаются первичные датчики.

Конструкция блока

Измерительный узел выполнен в пластиковом корпусе, предназначенном для монтажа на щите. Лицевая сторона устройства оснащена органами управления и средствами индикации. На тыльной стороне размещаются: порты для присоединения датчиков; клеммы для релейных и/или токовых выходов; интерфейсные разъёмы RS-485, USB; а также клеммы для подключения питания.

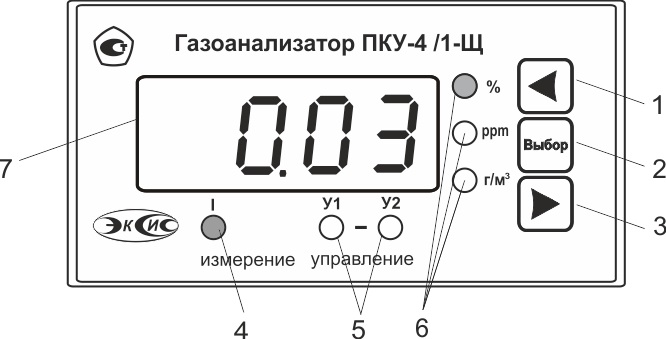

Вид передней панели прибора

1, 2, 3 - Кнопки управления

4 - Светодиоды измерительных каналов “I” и “II”

5 - Светодиоды “У1” и “У2”

6 - Светодиоды «Единицы диоксида углерода»

7 - Светодиодный индикатор

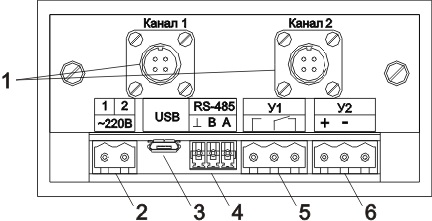

Задняя панель газоанализатора

1 - Разъемы для подключения первичных преобразователей

2 - Разъем для подключения питания прибора*

3 - Разъем для подключения micro-USB кабеля

4 - Разъем для подключения к сети RS-485

5, 6 - Разъемы для подключения исполнительных устройств

Принцип работы

Индикация измерений

Устройство измерения получает сведения от преобразователя, представляющие собой аналоговое напряжение, прямо пропорциональное процентному содержанию диоксида углерода. Эта информация затем выводится на дисплей, расположенный на передней панели прибора.

Регистрация измерений

Если требуется применять устройство в качестве записывающего модуля, необходимо приобретать его совместно с компьютерным программным обеспечением. Информация, поступающая от измерительного датчика, сохраняется в энергонезависимой памяти устройства с заданным интервалом. Процесс установки интервала, выгрузки и анализа полученной информации выполняется посредством специального программного обеспечения.

Интерфейсы связи

Цифровые порты прибора позволяют получать информацию о текущих показаниях, вести учёт прошлых измерений и модифицировать параметры работы устройства. Измерительная часть может взаимодействовать с персональными компьютерами или другими управляющими системами посредством двух цифровых каналов связи: USB и RS-485. Допускается одновременное использование всех доступных интерфейсов. Пользователь может регулировать скорость передачи данных по интерфейсу RS-485 в диапазоне от 1200 до 115200 бит в секунду.

Измерительный преобразователь

Конструкция

Первичные преобразователи выпускаются в металлических корпусах, в которых находится сенсор.
Варианты исполнения преобразователей различаются конструкцией:

•  ИПДУ-03 - «микрофон» для диффузионного забора пробы;
•  ИПДУ-04 - проточная камера – для принудительной подачи пробы.

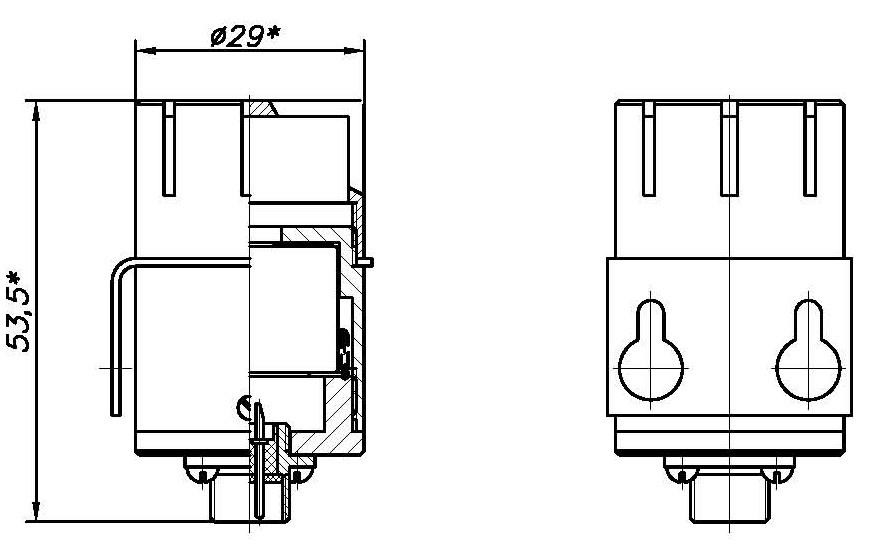

Преобразователь ИПДУ-03

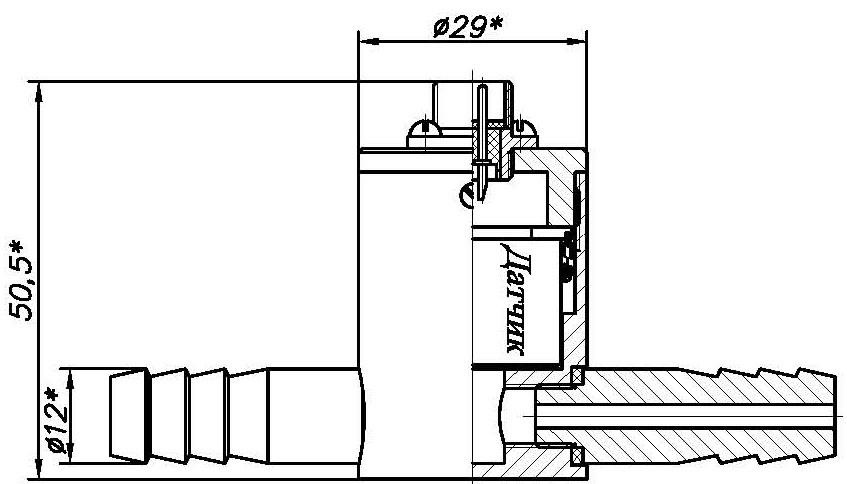

Преобразователь ИПДУ-04

Особенности:

—  Прибор может работать от сети 220 В, 50 Гц или от источника 24 В;
—  Обеспечивается высокая избирательность при проведении измерений;
—  Измерения могут выполняться как в движущихся, так и в стационарных газовых средах;
—  Для подключения к компьютеру предусмотрены интерфейсы USB и RS-485;
—  Предусмотрено сохранение полученных данных измерений и накопление статистической информации (объемом до 8000 записей);
—  Возможна интеграция до двух встроенных реле для управления внешним оборудованием;
—  Реализована возможность использования до двух токовых выходов (4…20 мА или 0…5, 0…20 мА);
—  Есть интегрированная система звукового и светового оповещения;
—  Приборы могут быть объединены в единую измерительную сеть;
—  Устройство выполнено в щитовом форм-факторе DIN 1/2;
— Срок службы более 5 лет.

Область применения:

Прибор ПКУ-4/1-Щ-YР-ZA (220В) является важным оборудованием для таких значимых сфер, как энергетическая и химическая промышленность, аграрный сектор и разнообразные производственные предприятия.

Устройство ПКУ-4/1-Щ-YР-ZA (220В) не только способствует созданию оптимальных условий труда, но и выступает как проверенное средство для непрерывного мониторинга концентрации углекислого газа. Функциональные особенности устройства были специально спроектированы для удовлетворения запросов специалистов, для которых безопасность является приоритетным фактором.

Приобретая ПКУ-4/1-Щ-YР-ZA (220В) в компании ООО "ГазПриборы", Вы получаете уверенность в безупречной защите и поддержании оптимальной рабочей атмосферы.
